Paso 6: Circuito del receptor
Así que ahora es el momento para construir circuito receptor, que es excately mismo como transmisor con una diferencia que en lugar de su jousticks le va a poner su bldc y servos lado rx.
NRF PARA ARDUINO
Mismo pines como la de tx
MOTORES:
BLDC:
Rojo/naranja---> pin vin de arduino
Negro/marrón---> pin gnd de arduino
sí usted no puede alimentar tu arduino con esc conector servo necesidad de batería extra lado rx ;)
Blanco/señal de cable con conector de D de arduino.

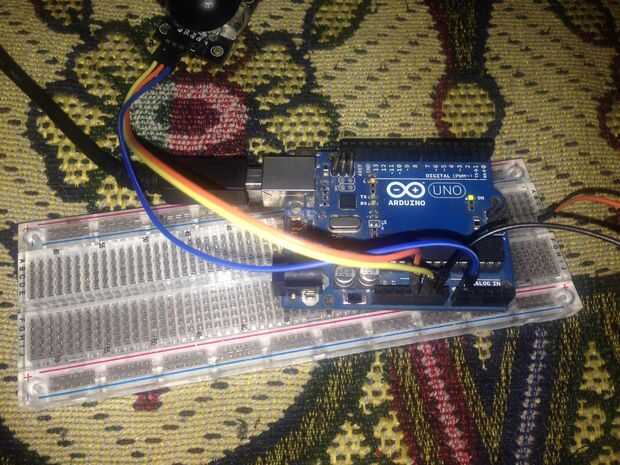

Receptor completo arduino uno formulario agrega el peso cuando se ponen dentro del fuselaje del avión para que pueda hacer un pcb personalizado y montar sólo chip atmega y nrf plano sin uno completo. Compruebe el arduino en protoboard en arduino.cc para más detials. Diseño de PCB está fuera del alcance de este tutorial tan DIY
Así que estás listo con rx y circuito tx ahora permite flash el código.
Descargar el código desde mi repositorio de github. El código está bien comentado y yo aclaratorias sin embargo he tratado de explicar lo que está sucediendo en el arduino lado en pasos posteriores.
https://github.com/iayanpahwa/DIY_RC_TRACNSMIITER_2.4GHz
