Radio Philco PC (6 / 7 paso)

Paso 6: Montaje Final

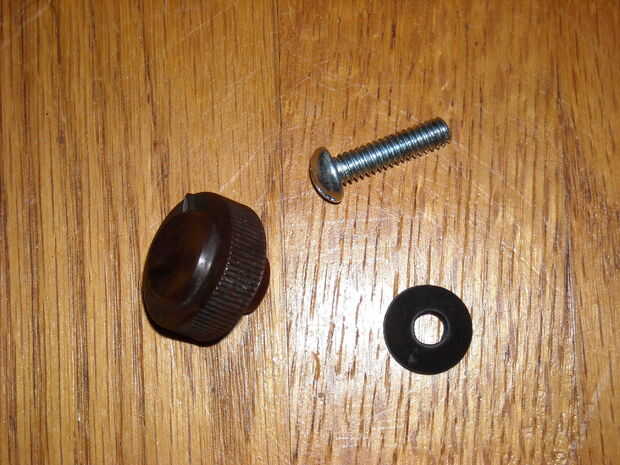

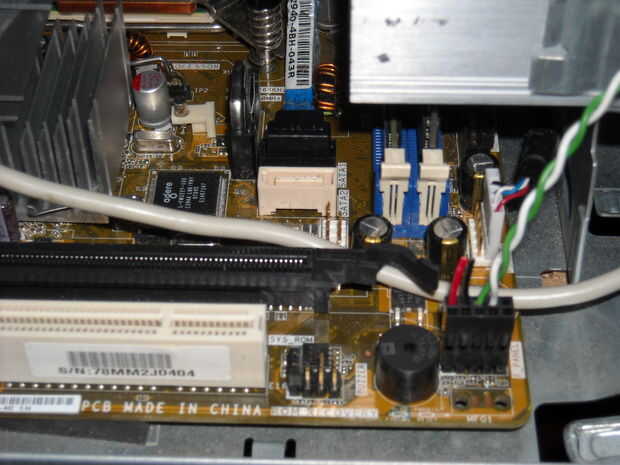

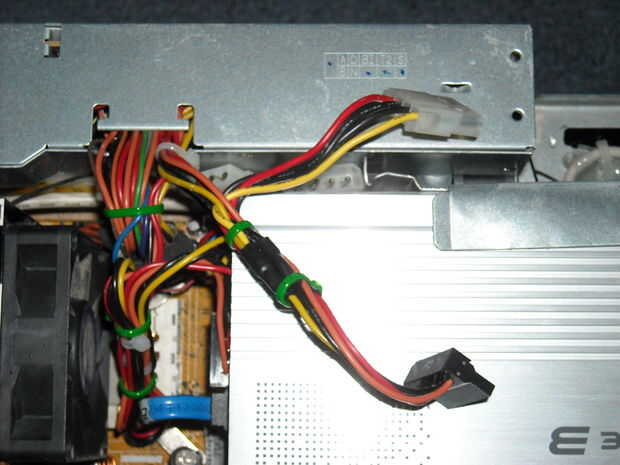

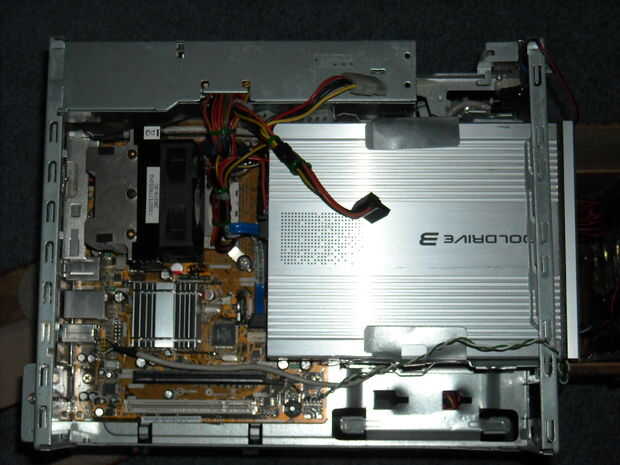

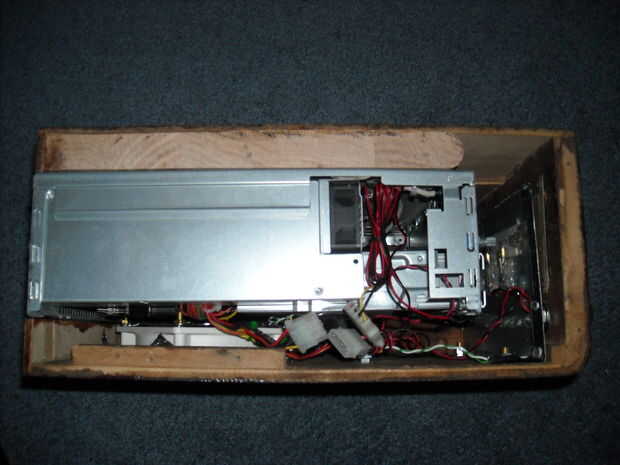

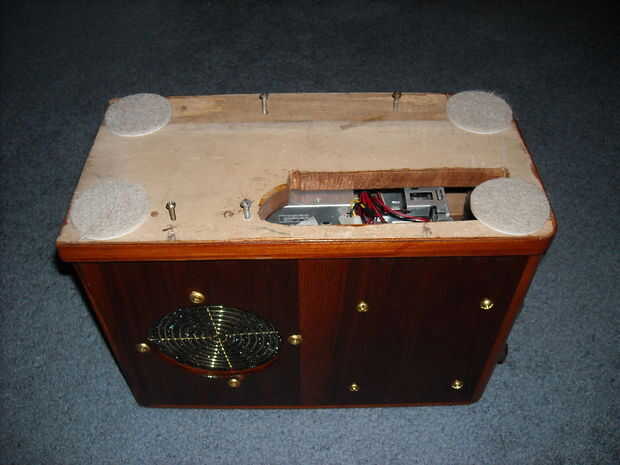

El vidrio original de dial de radio fue utilizado junto con las perillas originales. El orificio de la perilla mitad fue redondo porque había una lengüeta metálica en su interior, tomé alicates de punta para quitar la lengüeta metálica en el orificio de la perilla, la tienda de hardware encontrado se utiliza un tornillo que encaja en el orificio de la perilla y no ser demasiado largo como para golpear el panel de luz y el interruptor una vez instalado, tornillos de 1 pulgada. Utiliza 2 ojales de plummer en cada tornillo para mantener el tornillo de centrado de los agujeros en el frente de la caja de madera. Uno de cerca foto de la muestra de la placa base un conector en la esquina frontal derecha, con un corte de cables rojo y negro y el cable verde y blanco, el cable verde y blanco Conecte el botón de encendido frontal luz y switch panel. El cuadro con los conectores blancos y negros desconectado, la fuente de alimentación de computadora no tenía un conector Molex blanco así que tuve que empalmar una el conector de energía negra. Tenía el mismo código de color de alambre, no te olvides de verificar los cables se sueldan bien y pegados para prevenir cortocircuitos.  El nuevo conector blanco tiene un divisor que se pueden comprar en cualquier tienda de informática, el partidor se conecta a la energía para las luces de la radio en el panel de luz y el interruptor y el ventilador de 120 MM de lado. Decidí usar un coche fresco disco duro cooler colocado en la ranura de CD-ROM para enfriar el disco duro. El madera inferior de la caja tiene el ordenador chasis firmemente en el caso sólo un tornillo era necesario ir a través del chasis a la madera para impedir que el equipo de adelante hacia atrás. La cubierta inferior utiliza 4 tornillos aferrarse como se ve en la foto. El agujero en la parte inferior estaba allí de la radio, usar ese agujero de acceso para la luz y conectores del panel del interruptor.
