Paso 6: Montaje de la electrónica
Para este paso necesitarás:
- Wi-Fi Dongle x 2
- 3.5 pantalla táctil de pulgadas x1
- Frambuesa Pi x 2
- Extensión de 100mm 26 Pin x 1
- Cable de micro USB x 2
- 5 pulgadas altavoz x 1
- Amplificador x 1
- Extensión USB x 2

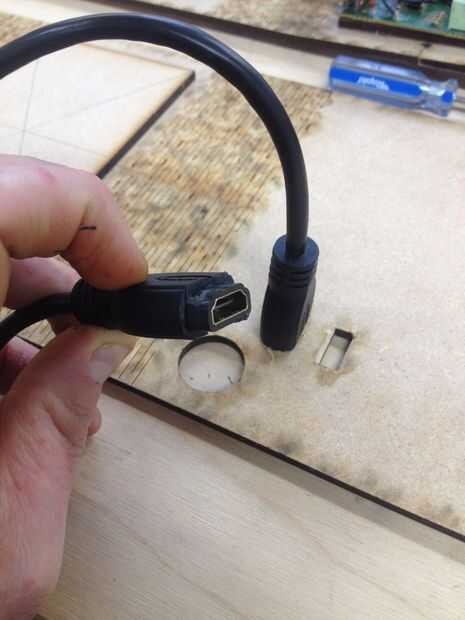

- Macho a HDMI hembra extensión x 2
- Cautín y soldadura
- Bomba de desoldar
- Taladro eléctrico (broca de 4mm)
- Pistola de pegamento
- Pegamento de PVA madera
En esta etapa nos cabrá toda la electrónica para el cuerpo de la radio. Montaje de la electrónica nos involucra extender algunos de los alambres y así tendremos que usar un soldador y una bomba de la soldadura.
Este paso es totalmente hasta usted propia percepción como comprensible tanto de nosotros puedan no haber utilizado el kit electrónico de la misma. Usted podría haber usado una pantalla de LCD diferente o un amplificador diferente, no importa el equipo que utilizó. En esta sección describiremos cómo lo hicimos, con el kit que hemos sugerido.

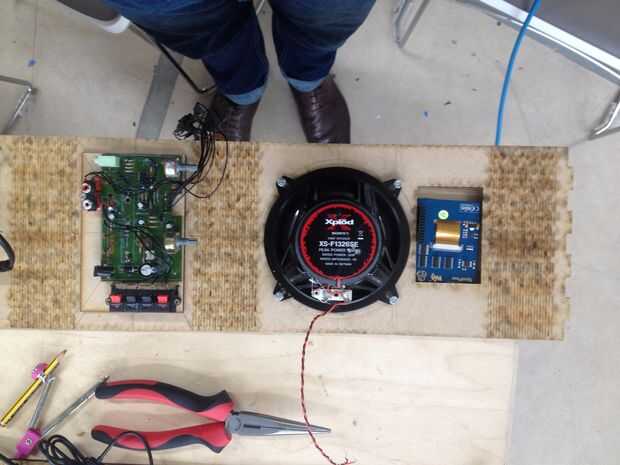

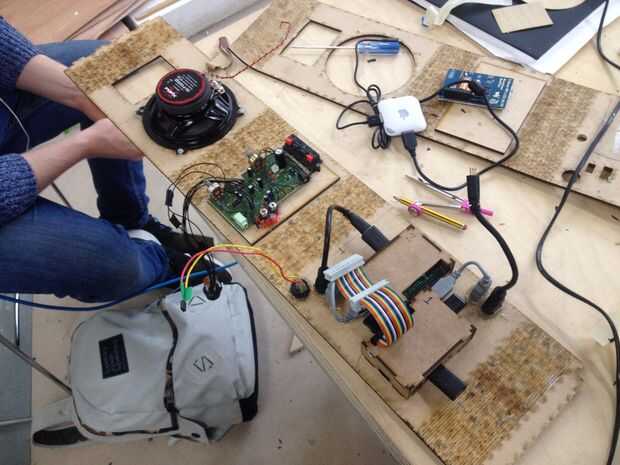

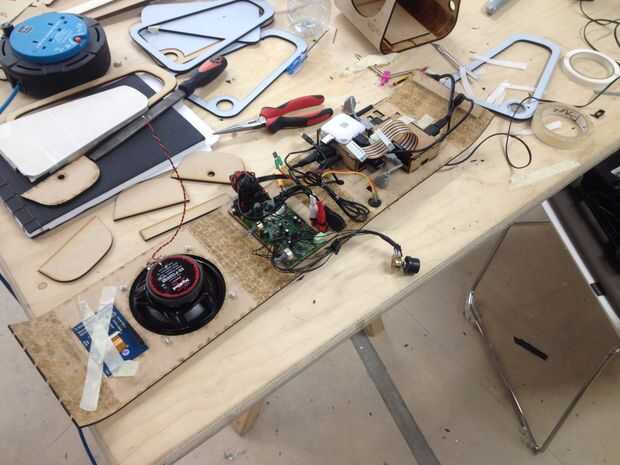

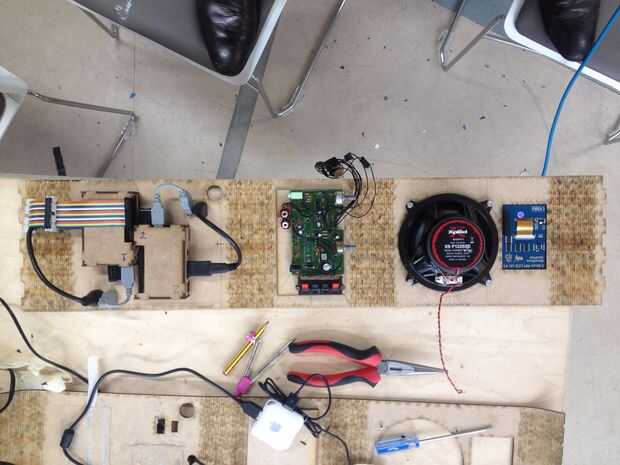

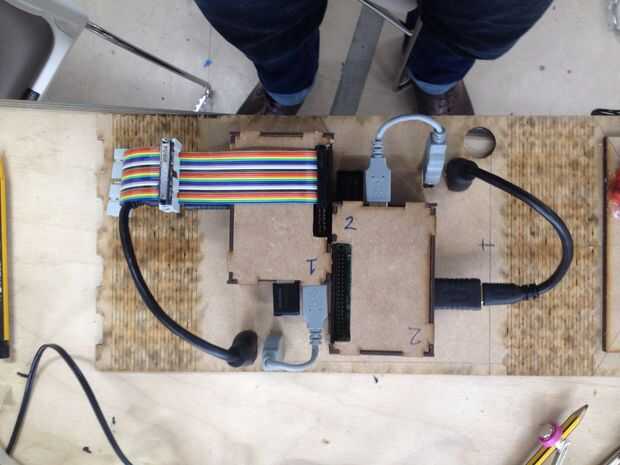

En primer lugar la pieza de cuerpo de largo radio que pegue en el ultimo paso y colóquela frente a usted. Ahora toma cada pieza de kit de electrónica, incluyendo los dos Pis de frambuesa (ahora situado en cajas MDF allí) y colocarlos en la pieza de cuerpo, como se muestra a continuación.

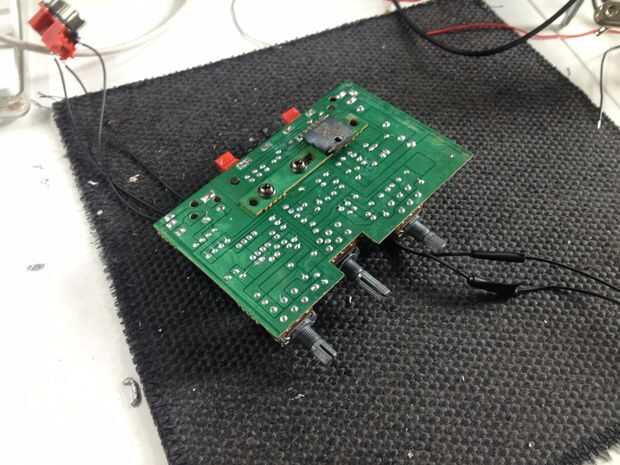

Como se puede ver en la imagen de arriba, hemos deconstruido el amplificador y ampliado algunos de los alambres. Como deseamos tener el interruptor de encendido/apagado y el volumen en la parte exterior de la radio es una tarea necesaria. Hice por desoldar algunos componentes con nuestro soldador y soldadura de la bomba. Nos entonces volver a soldar las piezas a los cables que habíamos sido capaces de medir la longitud con el cuerpo aplanado de la radio como guía. Medición de la longitud correcta para cortar los cables que permitirán un interior mucho más ordenado para su radio. Los cables que luego se vuelven a unir a la Junta Directiva de la amp y probado. Una vez nos habíamos extendido con éxito todos los componentes que desea nosotros podríamos pasar.
