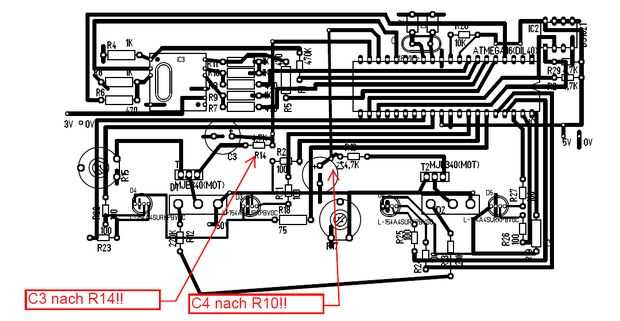

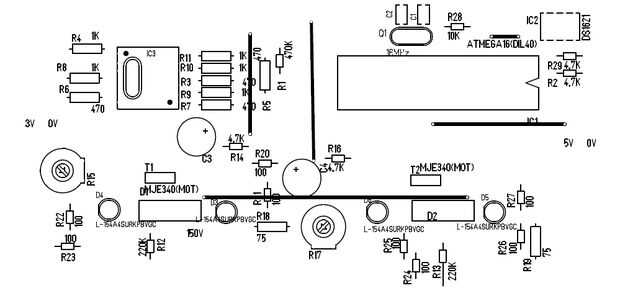

Paso 5: Crear el diagrama del circuito
Usé un Atmega8535, allí me connectet el Senosr de temperatura (DS1621) con la interfaz I2C. > Tan sólo necesita dos cables para la comunicación.
En el Atmega también es el RFM-transmisor conectado. Porque el Atmega funciona con 5V y la RFM12b con 3V hice un interruptor de nivel con resistencias. Si eres interestet como el RFM-Transimtter está conectado al microcontrolador puedes echar un vistazo en el código de programación. Allí encontrará informaciones detalladas.

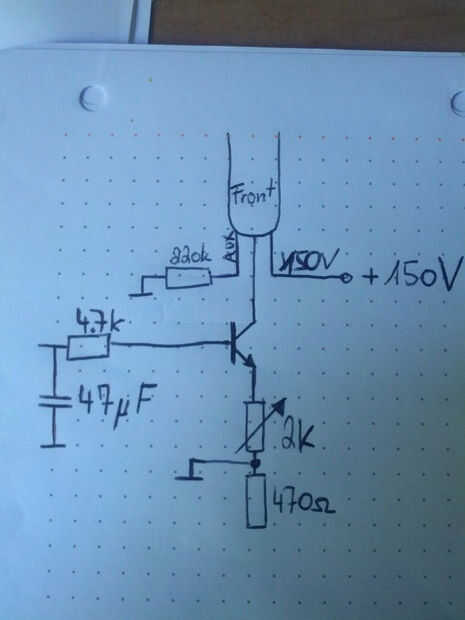

El tubo nixie es controlado con PWM del microcontrolador. Pero porque el Nixie se utiliza en 150V y el microcontrolador utiliza 5V necesitamos un transistor para aumentar el voltaje del microcontrolador. En la foto puedes ver el circuito de Transistor. He utilizado un transistor MJE340.

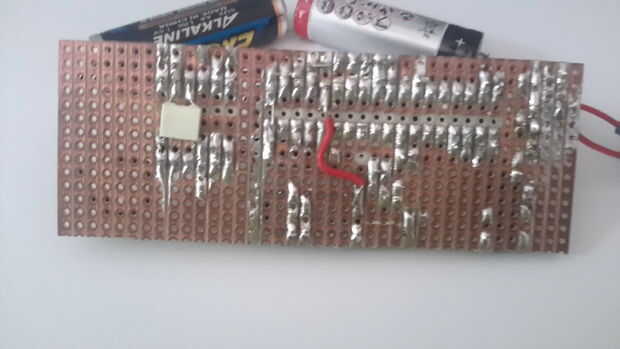

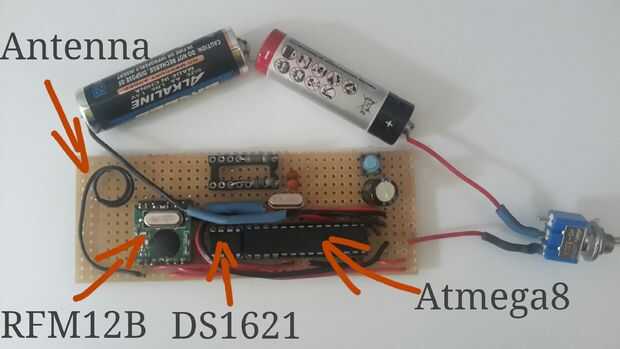

Desde el termómetro exterior no he hecho un esquema, pero es muy fácil y se puede ver en las fotos de la platine.
