Paso 3: El prototipo

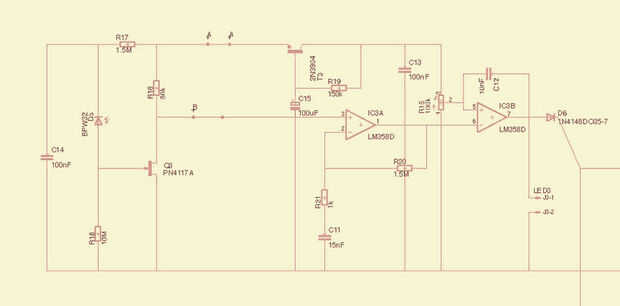

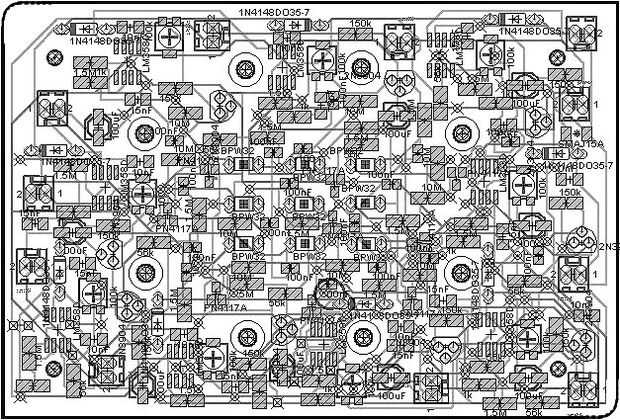

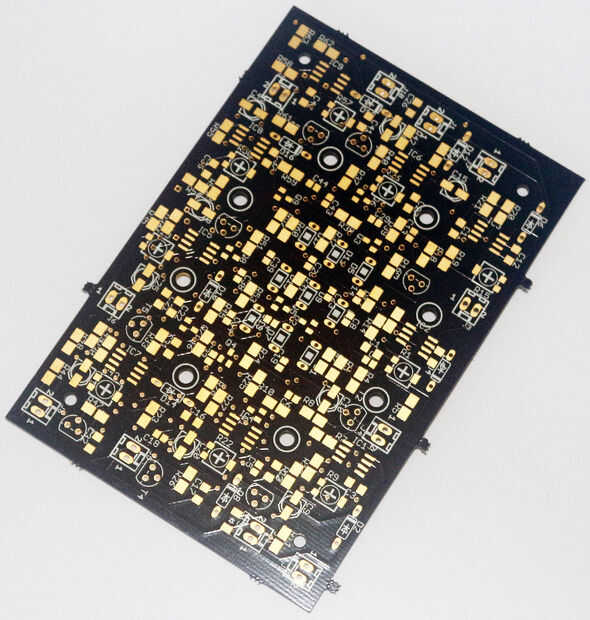

Aquí puede ver la versión del prototipo del "detector" que construyó, depurado y probado. Sin embargo, porque tenía algunos errores y no funcionaba de manera óptima, decidí omitirlo de este Instructables para evitar que los fabricantes de un detector de defectos de construcción. Estas iteraciones de diseño inicial con otro sensor se realizaron con el fotodiodo BPW-34 ; un famoso sensor si buscas en google alrededor - hay incluso algunos relacionados con Instructables que utilizan para el propósito de detectar radiación como esta excelente:
Me conformé con un sensor más grande de área, a saber, la X100 − 7 del primer Sensor. Para probar propósitos y modularidad diseñé tres porciones diferentes, apiladas sobre uno al otro:
- Sensores y amplificación (amplificador de carga de bajo ruido + amplificador que forma de pulso)
- Discriminadores y comparador
- Reglamento de DC/DC y DAQ.
Cada etapa fue montado, validada y probada por separado como se verá en el siguiente paso.
