Rail-to-Rail Balance Board (2 / 5 paso)

Paso 2: Cortar la Junta

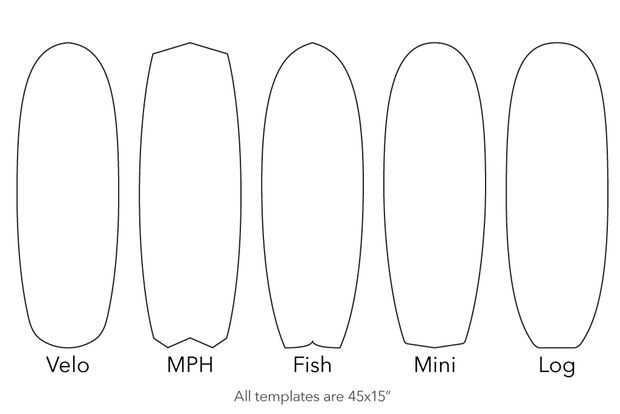

He dibujado cinco plantillas de surf inspirados para ayudar a formar la Junta. Escoge tu favorita o crear los tuyos propios. Las dimensiones de todas las plantillas son 45 "x 15"

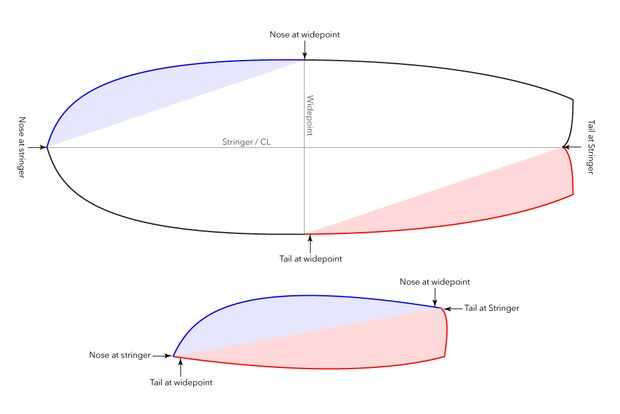

He creado como "plantillas de vuelta", que combinan la nariz y cola describe en una plantilla que es 1/4 del tamaño de la placa acabada, que ahorra papel y asegura que todo es simétrico. Voy a describir el proceso de utilización más abajo, pero el primer paso es imprimir hacia fuera. Descargar el PDF y se imprime 100% en tres hojas de papel, usar los puntos de registro para alinear y asegúrelas con cinta adhesiva. Una gran ventana o una puerta corrediza de vidrio puede ayudar a alinear las piezas. Luego corte a lo largo de las líneas rojas y azules.

Una vez que se corta la plantilla, siga estos pasos, que ilustró en las plantillas de vuelta ellos mismos y por encima.

  1. Todas las plantillas de caben dentro de un perímetro de 45 "x 15". Dibujar un rectángulo de esas dimensiones en su madera y dibuja también una línea de centro vertical y longitudinal. La línea central longitudinal se denomina "CL" en los dibujos y también se llama la línea de zanca en la jerga del surf
  2. La línea azul en la plantilla de vuelta representa el esquema desde el punto medio a la nariz, y el rojo es el esquema desde el punto medio a la cola. Alinee el punto de larguero de nariz con el CL en un lado de su dibujo y la widepoint de la nariz con el perímetro exterior. Para todas las formas sin familia, esto afectará a la línea de centro vertical, para las formas de peces y MPH y golpeará el perímetro ligeramente hacia adelante de la línea de centro vertical, no lo sude. Trazar el contorno de la nariz.
  3. Voltee la plantilla del CL, alineando el punto del larguero en la nariz y la widepoint con el perímetro exterior del otro lado. Rastro. Estamos listos a mitad de camino.
  4. Deslice la plantilla diagonalmente a través de la Junta, alinea el widepoint de cola con el perímetro exterior y el punto de larguero de cola en el cl (si hacer un tablero y, tenga cuidado de no ir más allá de lo 45" largo, la cola de golondrina significa su punto"en el larguero de cola"puede golpear el larguero delantero de la longitud final del contorno.) Rastro.
  5. Voltee el CL, alinear, trazar la forma final. Hecho!

Cortar el contorno con una sierra de calar, permanezca un poco fuera de la línea, después arena a la línea. Cuando lije, considere el uso de un "tablero de carenado" que es un pedazo de lija de ~ 100 pegado a un pedazo delgado y flexible de madera contrachapada, aproximadamente 4 "x 12" x 1/8". Uso de un carenado corregir cualquier bamboleos en su contorno y darle curvas justas agradables.
