Paso 4: montaje
Molino de canales en la placa Base para rieles
2. orificios molino en placa base para los pernos 3. Molino de canales en la cubierta de la placa 4. Molino de agujeros en la tapa para tornillos de 5. Molino carril derecho placa 6. Molino de agujeros derecho riel placa para pernos de 7. Molino LH riel placa 8. Molino de agujeros LH riel placa pernos 9. Carril derecho canal de aire
10. RH carril cortado a longitud 11. Ranura de molino para la conexión de la Terminal 12. Cortar derecho Terminal barra 13. Ranura para conexión 14 en molino. Agujero para cable de plomo 15. Agujero para cable de conexión del hilo
16. LH riel cortar 17. Ranura de molino para la conexión de la Terminal 18. Cortar derecho Terminal barra 19. Ranura para conexión 20 en molino. Taladro para el alambre de plomo 21. Rosca agujero para cable de conexión 22. Monte el Terminal LH conecta en el riel de LH 23. Monte el Terminal LH conecta en el riel de LH
24. Corte los bloques de aluminio 25. Bloque de aluminio del molino áspero a la forma

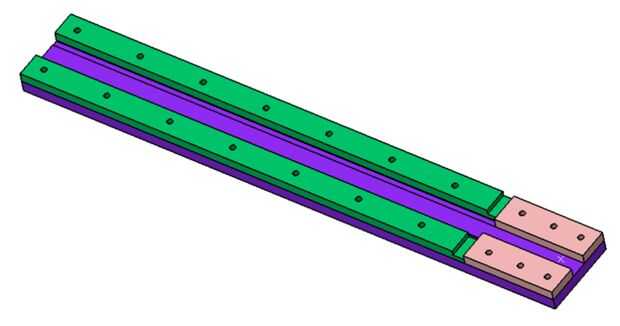

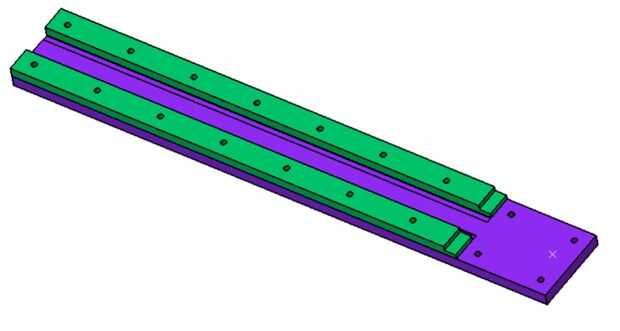

26. Monte placa de carril derecho en la placa Base 27. Montar la placa de carril de LH a la placa Base

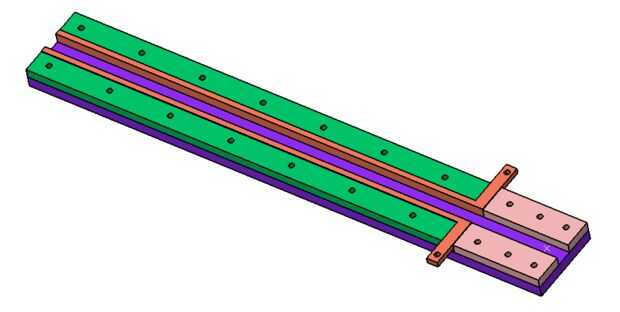

28. Monte carril derecho canal de aire a la placa Base 29. Montar LH aire canal de carril a la placa Base 30. Coloque el carril derecho en surco en Base placa de 31. Lugar LH riel en la ranura en la placa Base

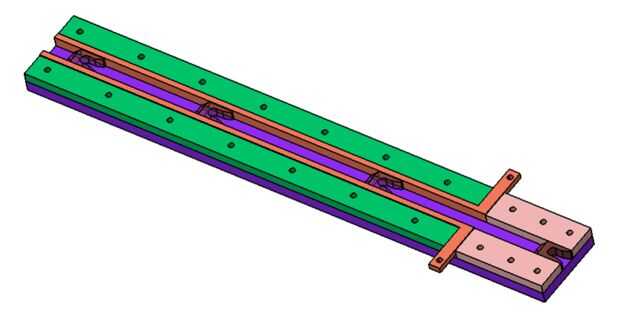

32. medida de canal 33. Ajuste áspero aluminio molido para Canal 34. Abrazadera de montaje 35 juntos. Perfore agujeros a través de piezas ensambladas 36. Pasador piezas 37 juntos. Ejecutar el bloque de aluminio a través del canal

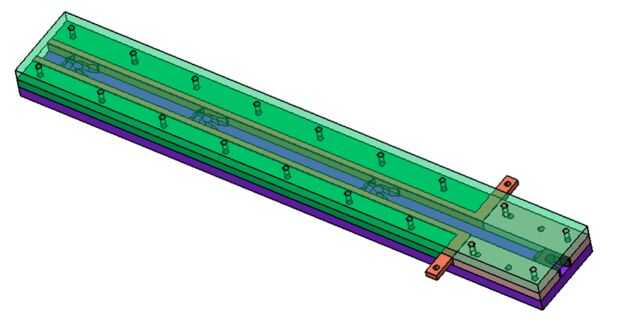

38. montar la placa de montaje 39. Abrazadera cubierta por 40. Pasador de la cubierta a la Asamblea 41. Perno de montaje del carril 42 juntos.

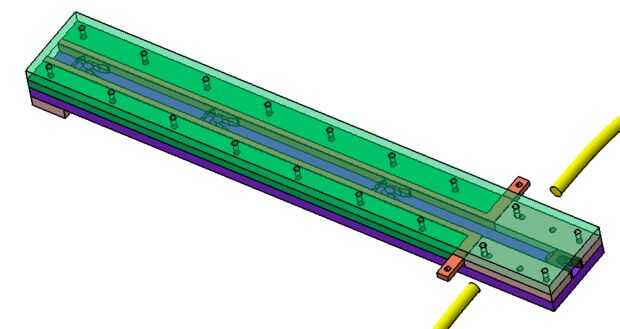

43. montaje del carril del montaje con Base superior 44. Corte placa 45. Perfore el orificio para la manguera de aire 46. Agujero del hilo de rosca para manguera de aire 47. Coloque la placa trasera para montaje del carril del 48. Conecte la manguera de aire 49. Corte el hilo con longitud 50. Conecte el terminal del cable al cable 51. Cable para RH Terminal barra de 52. Cable para LH Terminal Bar 53. Interruptor de montaje al tanque de aire 54. Sujetar el tanque de aire a superior base
55. montaje de los componentes eléctricos 56. Barras de corte para condensadores 57. Perfore los agujeros para tornillo 58 terminales. Agujero para cable tornillo 59. Sujetar las barras a los condensadores
