Prólogo
Última actualización: 11 de enero de 2016
Estado: suspendido indefinidamente.
Todos los archivos se han subido que tengo en la mano. Accidentalmente sobreescribe el sistema operativo linux de ordenadores portátiles con una nueva versión y limpiar todos los archivos de trabajo que tenía para la máquina. Dejo este arriba para proporcionar motivación para otros, pero mi generación fue más complicada en muchos sentidos (codificación sabio). Por favor consulte la siguiente sección sobre el software si quieres agarrar mis archivos.
Nota: no hay ningún control de la visión, el «software» se ejecuta en el entorno de NetBeans y requiere conocimientos de Java como todo el programa no fue pulido para terminar. El código es viejo, y cuándo no entiendo comentario etiqueta.
Motivación
Actualmente estoy en proceso de construir mi proyecto de electrónica financiado a través de la web sector de crowdfunding (Echale Lumin8 en Kickstarter!), para que como usted ya habrá adivinado requieren de Asamblea de la electrónica de algún tipo. Contar con una herramienta como un servicio de recogida y lugar máquina sería una impresionante adición a la colección de herramientas de tecnología para ayudarme en cualquier tarea de montaje de la electrónica.
Por lo tanto, motivación se convierte en una parte muy importante de cualquier proyecto. Hay algunas preguntas que me he preguntado antes de esta construcción y en última instancia condujeron a la conclusión de que tener una máquina de pick & place sería una idea de "bien". Hay alternativas a la construcción de uno para ti que incluyen:
- comprar una máquina lugar y recoger chinos de ebay ($3500 con reliquia) revisa el informe de Adafruit de la TM220A
- compra un kit de cnc de los sitios web de diycnc ($4000 y tienes que poner junto! solucionar! etc! no garantiza que funcione) Buildyourcnc.com tiene un juego
- Outsourcing a un ensamblador (caro a un volumen bajo)
- o armar tú mismo (siempre la soldadura algo más pequeño que un 0805? dolor en el culo)
Criterios de diseño
Justifica la necesidad y lo sobre los criterios de diseño. Más importante era por supuesto precio. No quería gastar 4000 dólares, pero también no quería gastar dinero en piezas baratas. Además, no quería llegar tan envuelto en un proyecto que simplemente no podía completar sin la amplia programación y la implementación de volantes (como el control de la visión, boquillas de cambio rápido, etc.) Aunque, cuando tengo tiempo probablemente incorporará todos los elementos en este proyecto.

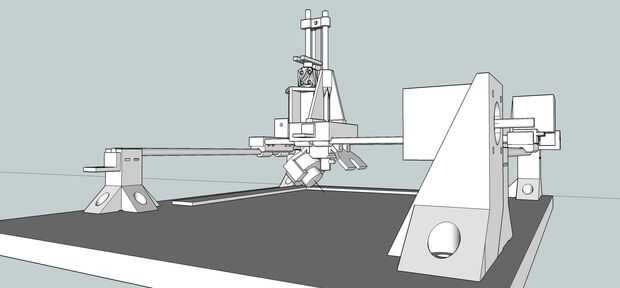

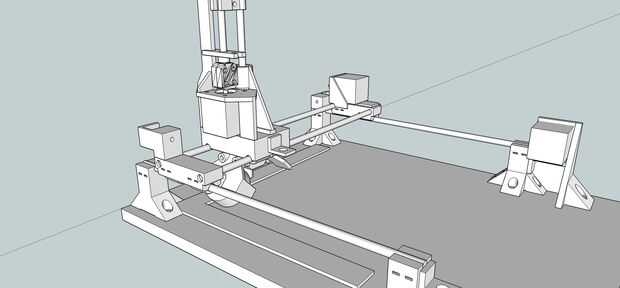

La construcción se centra alrededor de estas partes principales:
- Estable estructura sólida para mover componentes 0805 tamaño con precisión (rodamientos lineales, MDF y piezas impresas 3d)
- Utiliza electrónica de repuesto y componentes eléctricos tengo puesta alrededor (1.4 de rampas y Nema17 steppers)
- Manual de programación, ya que tengo un programa de cnc goteador que había ocupado vanamente con un par de años atrás de que nunca pude usando (IDE Netbeans para crear programa java que goteo alimentación gcode rampas 1,4)
