Paso 4: Electrónica de puerta foto

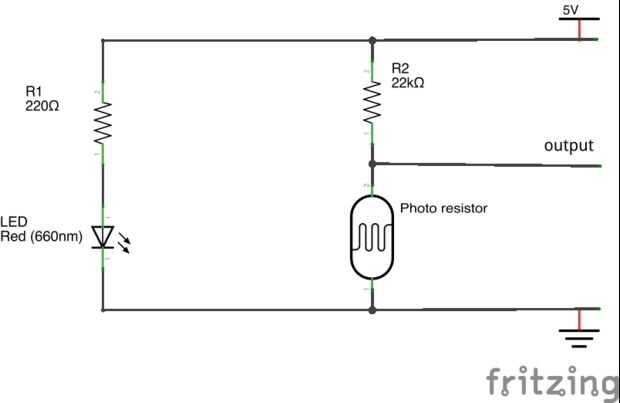

La puerta de la foto son relativamente simples, un divisor de tensión para la resistencia de la foto en un lado y una resistencia con limitación de corriente apropiado.
El valor real de las resistencias depende de la particular fotorresistencia utilizado. He utilizado un 27kΩ - 94kΩ LDR junto con una resistencia de 22kΩ. Idealmente usted quiere elegir el valor de la resistencia para crear la mayor diferencia entre la tensión de salida cuando hay un camino claro y la tensión cuando el camino está bloqueado por un mármol.
Para el resistor limitador actual LED, dependerá de la resistencia utilizada. Para 5V de alimentación algo en el rango 150Ω a 220Ω. Usar resistencias de 100Ω un poco en el lado de baja y sopló un LED.
Montar un bloque terminal con tres terminales en la parte superior de la puerta. Son 5V, tierra y salida desde el divisor de tensión.
Sólo soldar las resistencias en el resistor/foto LED y conectar los extremos a un bloque de terminales con cable de equipo.

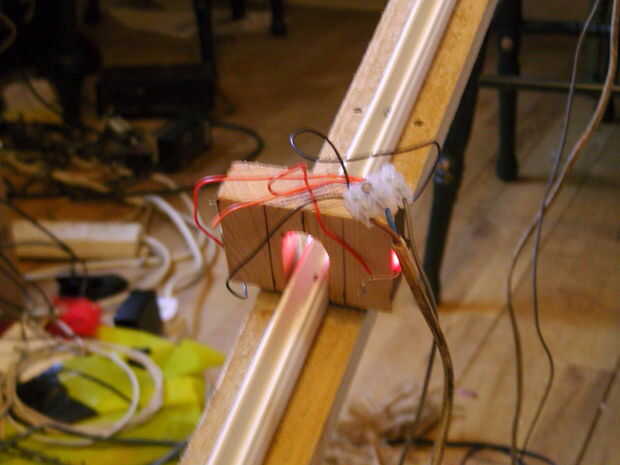

Montar el LED y una fotorresistencia a cada lado del agujero a través de la puerta. Utilice cinta para sujetar en su lugar.
