Sostener las cosas en un CNC pueden ser la parte más frustrante de todo el proceso. Por suerte para nosotros nuestra máquina principal tiene una mesa de vacío y utilizamos espuma sellante de ventana la parte de atrás de la madera. Esto funciona increíblemente bien para piezas que no se cortan. Hemos tenido que ser creativo para piezas que necesitan cortar completamente a través. Nuestra gran máquina tiene una tabla MDF que tiene cortar ranuras en T y requiere hold downs. He visto a todo tipo de soluciones para esto, pero pocos solucionado mi principal preocupación de querer tallar sobre todo el tablero sin obstáculos por las bajadas de hold.
La máquina vino con placas de aluminio que aseguraron la parte superior de la board(see picture). No sólo hizo esto no mantengan apretado bien, pero tenía tres otros problemas. En primer lugar, si nos toca el aluminio corrimos el riesgo de romper un poco. En segundo lugar, tomó un montón de hold downs para aplanar firmemente un longboard ligeramente combado en blanco. Por último, no podría cortar en la parte superior toda de la Junta.

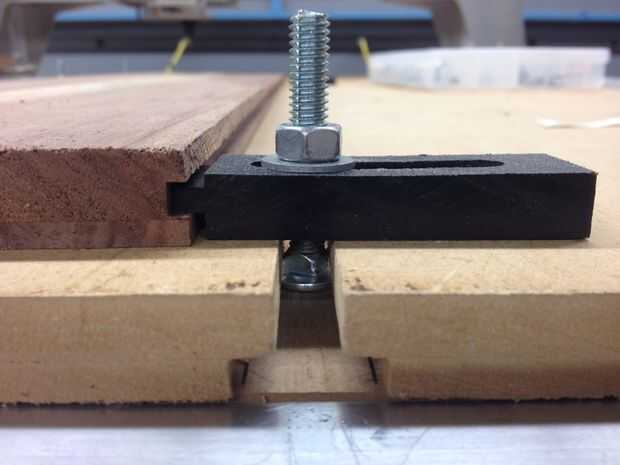

Hemos pensado mucho y algunos estudiantes subieron con un diseño para mantener el lado de la Junta si la Junta tenía un corte hecho en él. Hicieron un modelo de computadora de la parte y estaba listo para impresión 3D. Iba a tomar horas para imprimirlo, cuando otro estudiante dijo, sólo podríamos hacerlos de plástico de polietileno de alta densidad en el molino de Bridgeport. 1 hora más tarde tenía 10 hecho y listo para usar. Les gustaron las dan leve en el plástico de polietileno de alta densidad y piensan que tienen camino mejor que el impreso que podrían tener. Voy a incluir el modelo de Solidworks (que se encuentra por debajo) y un modelo 3D imprimible (.stl) (se encuentra abajo) en este post para su uso. Si desea copiarlos exactamente, utilizamos una sierra de mesa y un molino (enlace plano abajo). Te darás cuenta que la ficha no está en el centro de la parte y que era útil. Que quería ser capaz de mover de un tirón les boca abajo para otros usos.
La cuestión entonces se movió a hacer la ranura en el lado. Por suerte para nosotros, tenemos un modelador que está perfectamente configurado para hacer justo esto. Tenemos un 1/4 en la parte de la rueda de corte. Se corta en 1/4 pulgada de profundidad y ocupa cerca de 1/4 pulgada de alto en la madera. Utilizamos este cortador de configurar este modo para otras cosas en la tienda. Lo usamos para las ranuras de corte para la parte inferior de las cajas y cajones. Podría realizarse de la misma configuración con un router y hacer un corte similar para cualquier mesa de la fresadora. Estas bajadas de espera poco han solucionado todos nuestros problemas, pero crea una nueva. El proyecto final tendría estas ranuras en el lado. La mayoría de los casos que acabamos de tomarlo que la Sierra de mesa, o si estamos haciendo longboards, obtiene cortada la parte medio y esta ranura es motivo de ninguna preocupación. También hemos añadido un borde de madera a la Junta y cubiertos por las ranuras.
