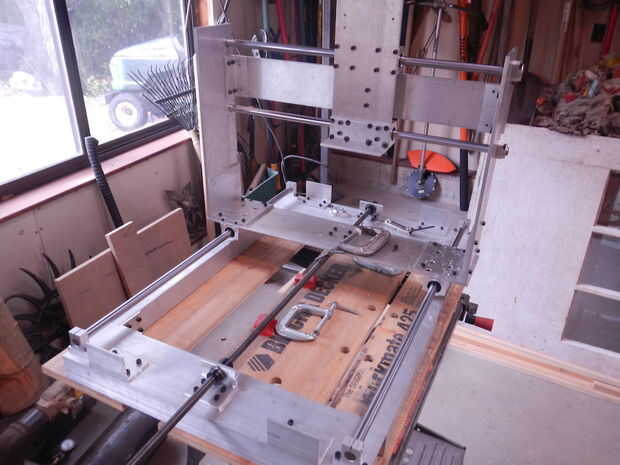

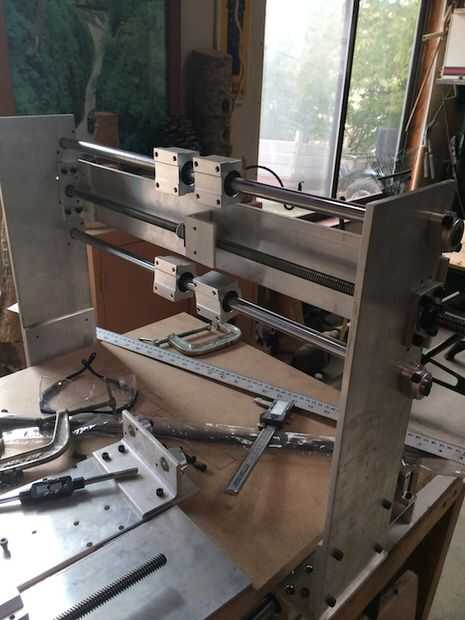

Paso 2: pórtico

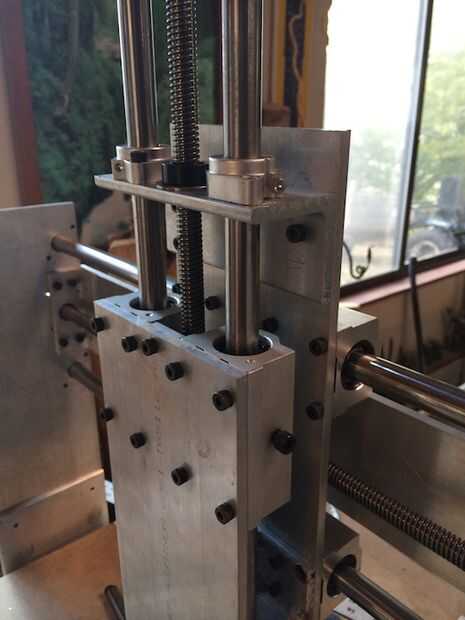

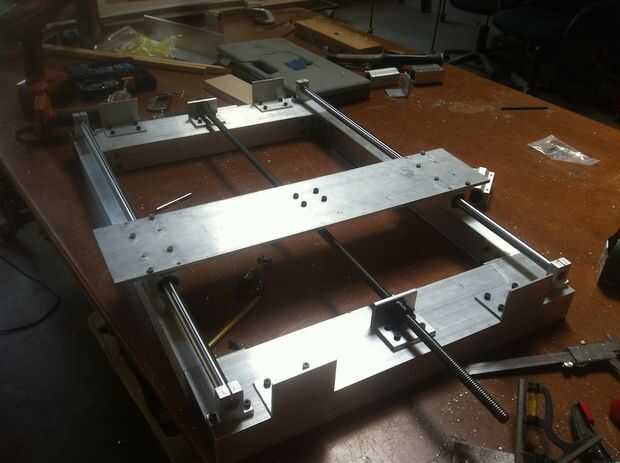

Sistema lineal: acero 16 mm ejes y bloques (principalmente de eBay).
Acme de 1/2 en varilla roscada 2-start (mcmaster.com). Acopladores, tuercas anti-backlash, eje de collares (dumpstercnc.com).
rodamientos (vxb.com).
Fui con un sistema lineal de 16mm en todo el sistema, 13mm probablemente hubiera bastado y habría sido mucho más barato. 1/2 en varilla roscada ACME puede haber sido excesivo también. El único problema que tengo con este pórtico es el apalancamiento. Al presionar la broca con la mano mueve fácilmente ~1/8in en la dirección x e y. Puedo cortar la altura hacia abajo un par de pulgadas en el futuro a combatir este problema.

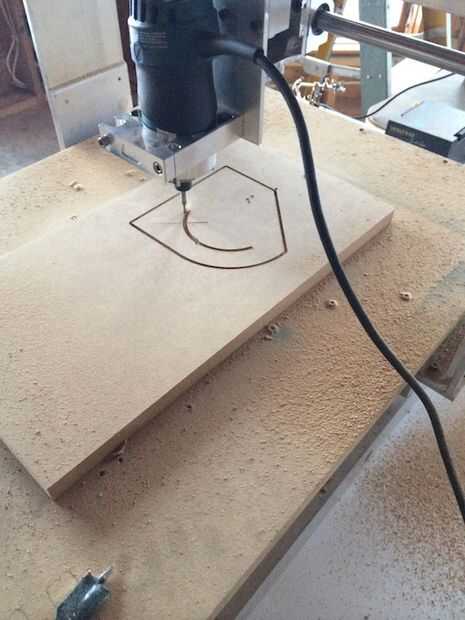

Montaje de router Bosch Colt vino de k2cnc.com.
