Ranurador del CNC de construcción propia (DIY) - Arduino basado (GRBL) (1 / 12 paso)

Paso 1: materiales

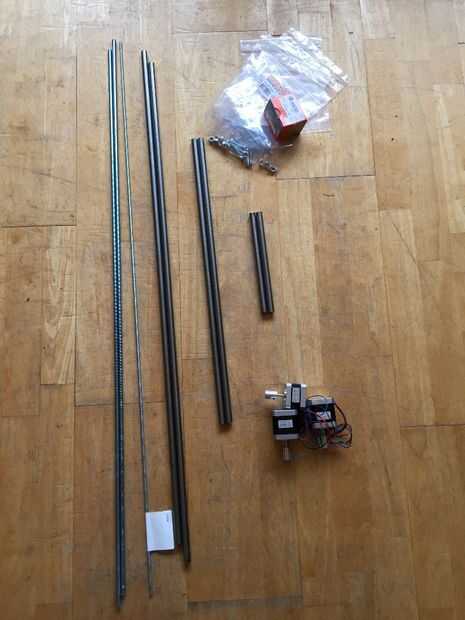

Para hacer este router CNC, utilicé las siguientes partes:

• 1 pedazo de madera contrachapada, espesor 18mm, 2.44mx0.61m (32€) (ferretería local)
• 2 barras de acero, diámetro 12 mm 2 tubos de acero, 18x1.5mm de diámetro, longitud 900 mm (€5,50) (ferretería local)
• 2 barras de acero, diámetro 12 mm 2 tubos de acero, 18x1.5mm de diámetro, longitud 528 mm (€3,75) (ferretería local)
• 2 barras de acero, diámetro 12mm, longitud 188mm (€1,35) (ferretería local)
• 12 x 4 x nylon lineal teniendo 12 mm (€1,50) (ferretería local)
• 8 nylon x lineal 18mm (€3,50) (ferretería local) del cojinete
• 2 x rosca, M8, longitud 1m (€4,70) (ferretería local)
• 1 x rosca longitud de la barra, M5, 1m (€2,25) (ferretería local)
• 2 x Acoplador Tuerca 5mm-M8 (2€) (local 3D print shop, 123-3d.nl)
• 1 x Acoplador Tuerca 5mm-M5 (1€) (local 3D print shop, 123-3d.nl)

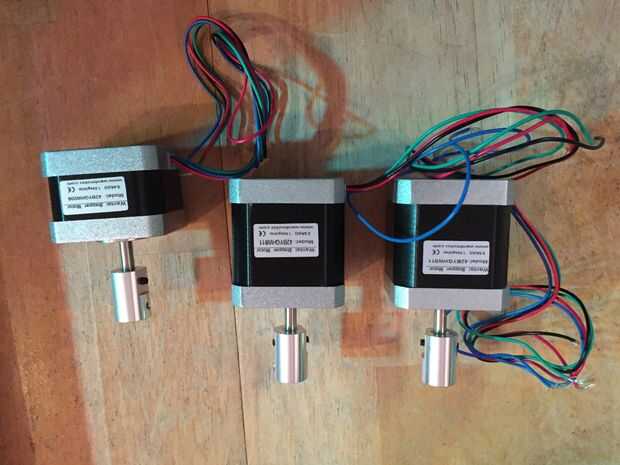

• 2 x motor de pasos de 1,8 grados/paso NEMA17 (Wantai 42BYGHW811) (30€) (local 3D print shop, 123-3d.nl)
• 1 x NEMA17 motor paso a paso de 1.8 grados/paso (Wantai 42BYGHW208) (12€) (local 3D print shop, 123-3d.nl)
• conductor de pasos de 3 x TB6560 (16,50€) Ebay
• 1 x 120W (12v, 10A) fuente de alimentación (10€) Ebay
• 3 x 4 pines cable de 1 metro (6€) (local 3D print shop, 123-3d.nl)
• Algunos 608 rodamientos (4€) AliExpress
• 1 x chino Arduino UNO (2,50€) AliExpress
• 1 x portátil viejo / frambuesa pi / su propio ordenador portátil (€??)
• Algunas tuercas M8, algunas tuercas M5 y algunos tornillos

Total: alrededor de €140,-

Tenga en cuenta que esto no incluye aún el dispositivo de fresado. Usé una Dremel 8200 serie a iniciar, pero cambiaremos para agregar mi router normal a ella o hacer algo parecido a un huso de DC en la misma.
