Ranurador del CNC de construcción propia (DIY) - Arduino basado (GRBL) (2 / 12 paso)

Paso 2: El diseño

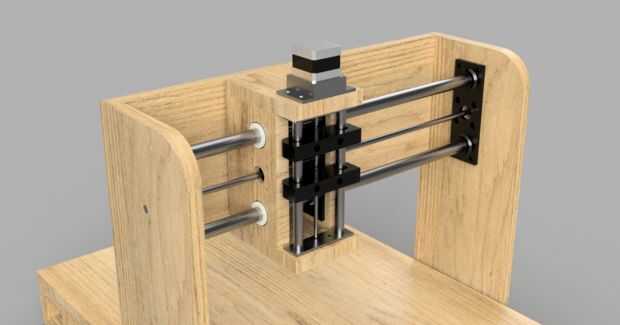

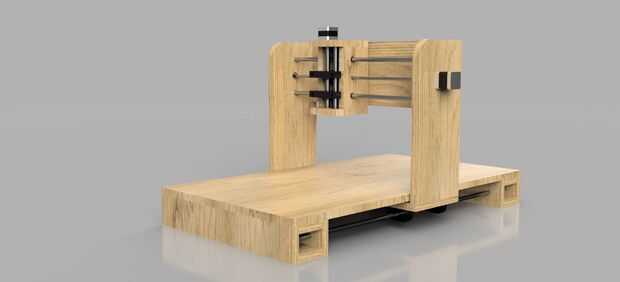

Como se explica en la introducción, mi diseño de hardware se basa en la CNC Arduino instructivo, que encontré aquí. Puesto que no dimensiones exactas etc. se encuentran en este instructable, hice el diseño solita otra vez en Autodesk fusión 360.

Diseñado para una gama de ±70cm en y-dirección, ±40cm en dirección x y ±10cm en dirección z.
