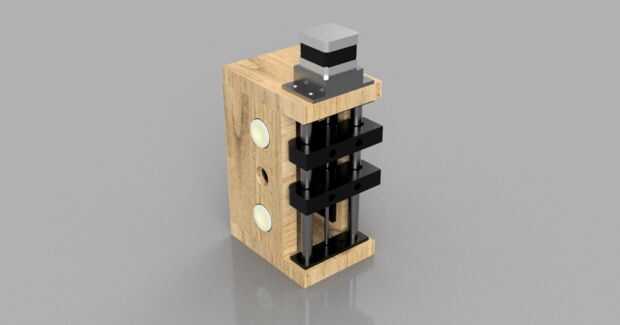

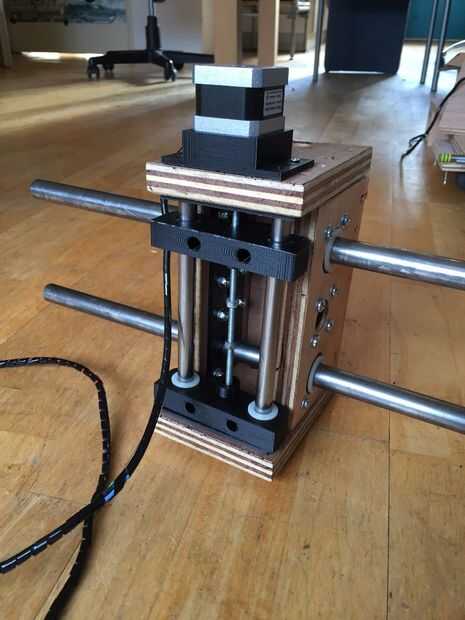

Paso 5: Ensamble del Z-bloque

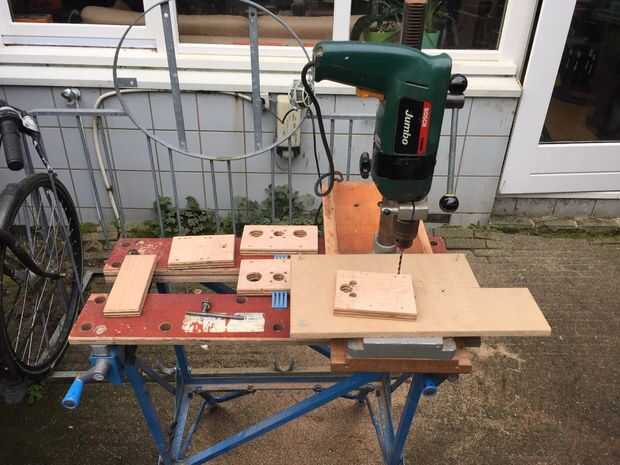

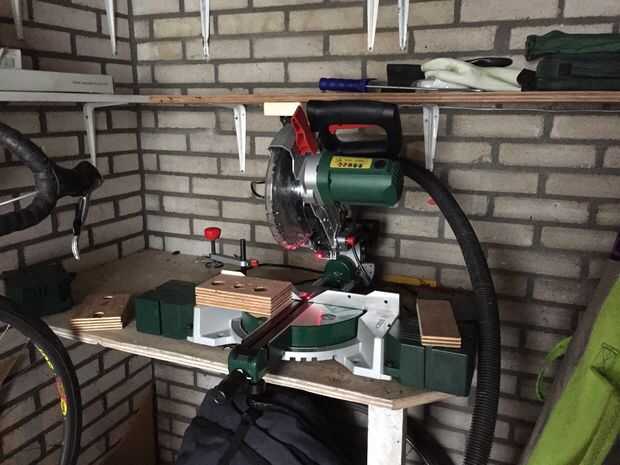

Uno de la parte más difícil es el bloque de Z. Perforación de los agujeros tiene que ser muy precisa, de lo contrario la fricción será demasiado alta, ya que las barras de acero no ser perfectamente alineadas con los orificios en los laterales de la x Asamblea. Mi consejo es utilizar un mitre Sierra para cortar la madera y un taladro para hacer los agujeros! Para los agujeros más grandes, primero usé un taladro para hacer un comienzo y luego un router para hacer suficiente espacio.

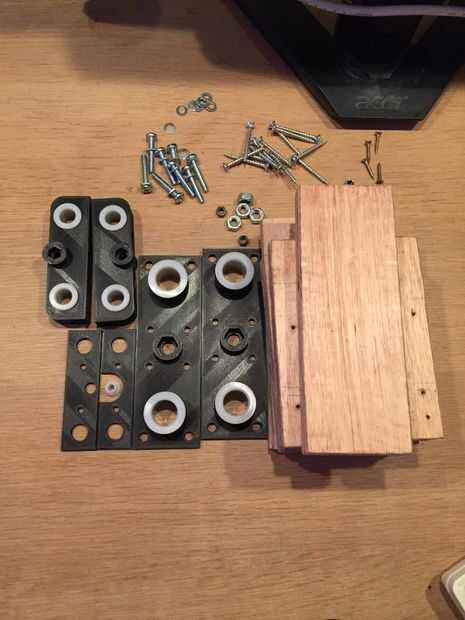

Todas las piezas negras en el diseño son 3d impreso, ya que es más fácil obtener alta precisión entonces. Las partes se pueden encontrar en el enlace de thingiverse del paso anterior. Las cositas blancas son los rodamientos de nylon.

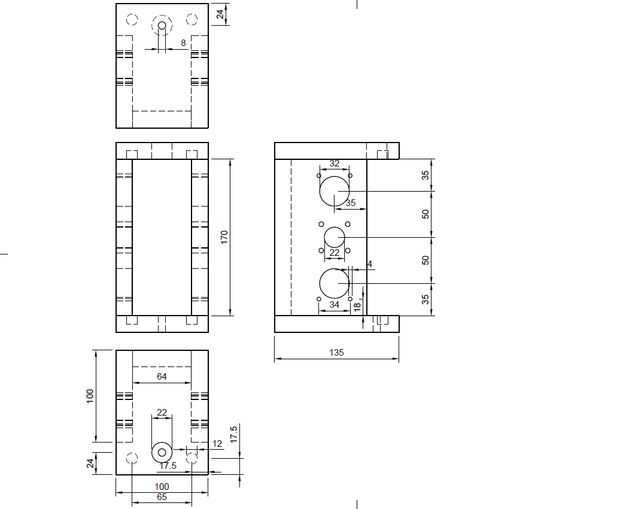

La madera debe ser cortado y perforado como se muestra en la figura 2.
