Rápida Notebook PC Robot Base (2 / 8 paso)

Paso 2: Construir la Base

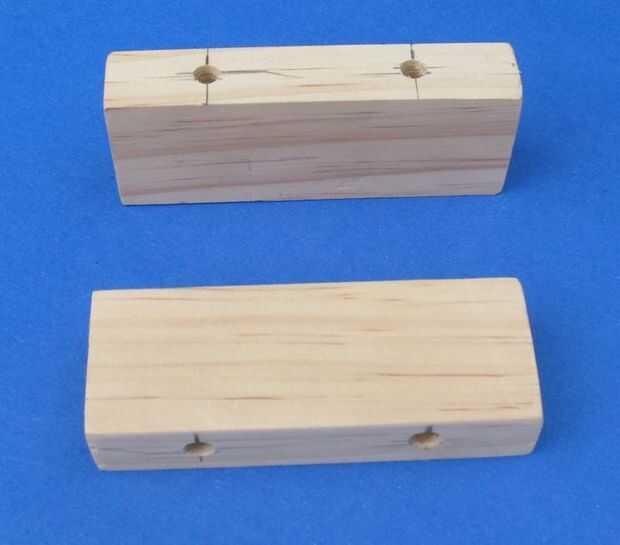

, La base fue muy fácil de hacer. Montar la rueda y Kits de Motor y decidió utilizar con los motores sobre el eje para la mejor separación. Así que necesitábamos algunos soportes para los motores. Para ello, utilizamos 4" pieza de pino de 1 x 3 con dos orificios de 1/4" perforado 2" aparte para que coincida con los orificios de montaje en la rueda y Kits de Motor. Se utilizó un taladro para hacer los agujeros recta, así que si sólo tienes un taladro de mano, puede marcar y perforar desde ambos lados para quedar en el medio, o perforar un agujero más grande para permitir un cierto margen de maniobra.

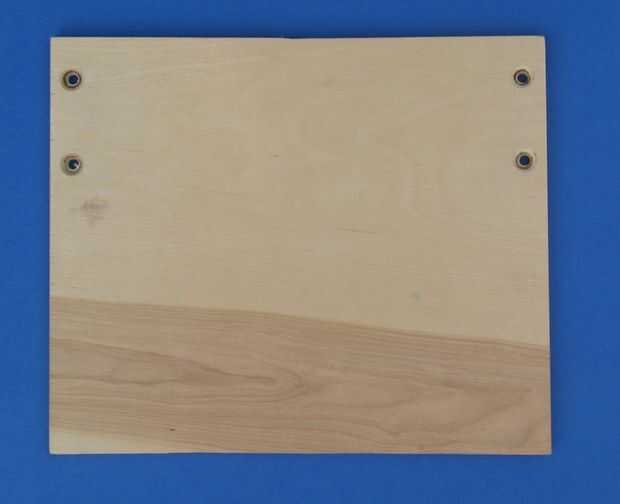

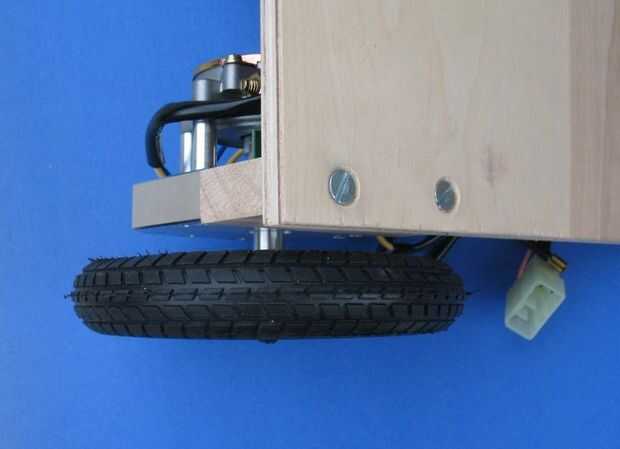

La parte plana de la base fue hecha de madera contrachapada de 1/2"- usamos 12" de ancho y 10" de largo para montar nuestras mini-notebooks, pero el tamaño puede ser realmente algo aquí. Hemos perforado los agujeros de 1/4" para emparejar el enfrentamiento y Kits de rueda - 1/2" de lado y 2" aparte como antes. La vanguardia emparejar el enfrentamiento, por lo que los neumáticos sobresalen sólo un poco. Hicimos eso para que golpee la pared antes de la base, pero que no es demasiado grande. En la parte superior de la Junta, hemos utilizado un poco de Counter fregadero para hacer espacio para la cabeza plana de 1/4 "x 20 pernos (2.5" de largo).

Los pernos deben ser realmente un poco menos de 2.5" encajar justo, así sólo cortar aproximadamente 1/4" de los extremos con una herramienta Dremel. Si utiliza madera contrachapada de 3/4", podría caber sin cortes.

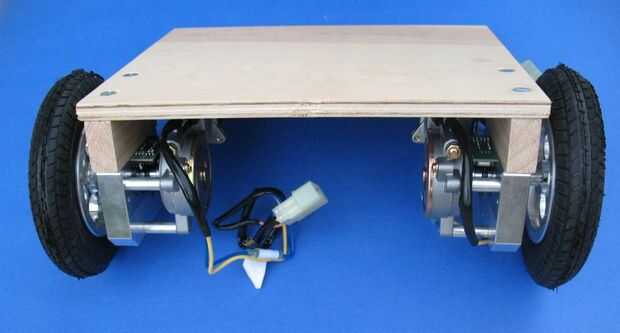

Una vez que completa, nos habían atornillada la rueda y Kits de Motor a la base.
