Rápida y barata la difusa luz Macro imágenes y visión por computador (5 / 9 paso)

Paso 5: Añadir las tiras de LED

Ahora es el momento de añadir las tiras de LED.  Me permite 2cm entre los centros de las tiras (o sobre separación de 1,5 cm entre las tiras).  Hay actualmente 1,7 cm entre los centros de los LEDs a lo largo de la tira, así que no hacer una cuadrícula cuadrada de LEDs, pero eso no importa.  Dibujé las líneas en todos los ámbitos que me ayude a alinear las tiras para ir directamente a través.

Recuerde que usted necesita cortar la tira de LED en los lugares marcados.  Esto significa que usted no llena toda el área alrededor de características como el círculo en el centro.  Yo pude han añadido otra pequeña franja va en ángulo recto a la derecha de las otras tiras alrededor del agujero para llenar el vacío, pero tengo vagos!

Vamos a conectar todos los + ve uno al otro y los terminales entonces todas la - ve uno al otro.  Estamos tratando de hacer lo mismo como si no hubiera sido cortada la tira.

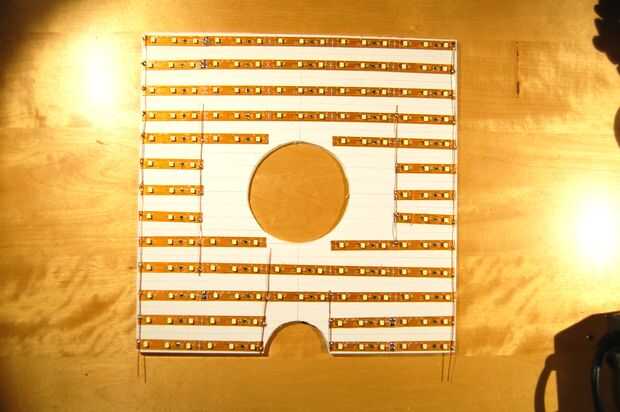

Decidí conectarlos para que todos los + ve conexiones fueron con cable por un extremo y todas las conexiones - ve se cableada por el otro borde.  Esto significa que se puede usar un alambre largo desnudo, en lugar de un montón de pequeñas secciones de cable.  Asegúrese de que pega todas las tiras de LED con todos los terminales de ve en el mismo lado por lo que es fácil comprobar que se ha cableado lo correctamente +.  Por supuesto, cuando rompes las tiras para ir alrededor de los orificios, entonces debe añadir conexiones extras donde los saltos son.  Es más fácil ver lo que he hecho en la foto.

He divide en dos pasos, pero es mejor colocar el primer par de tiras, soldarlos y comprobar que funciona antes de pegar todas las tiras en.
