Rápida y barata la difusa luz Macro imágenes y visión por computador (6 / 9 paso)

Paso 6: La soldadura de las tiras de LED

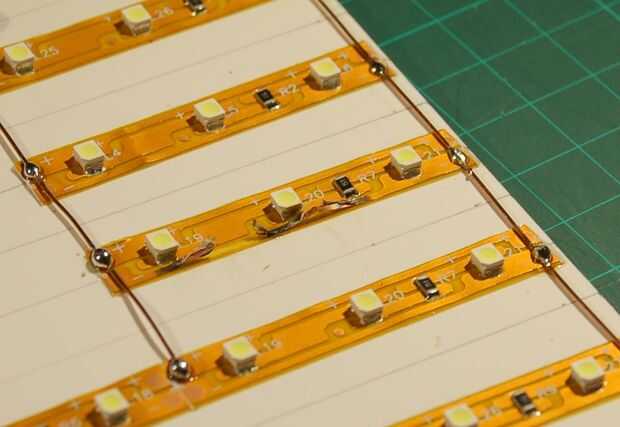

Una sorpresa feliz es que usted puede pegar el LED tiras antes de soldar.  Esto hace mucho más fácil que usted no tiene que preocuparse acerca de las longitudes de los cables y puede usar un alambre largo expuesto.  El soldador no derretir sensiblemente el tablero de la espuma, pero usted debe comprobar esto antes de ir demasiado lejos.

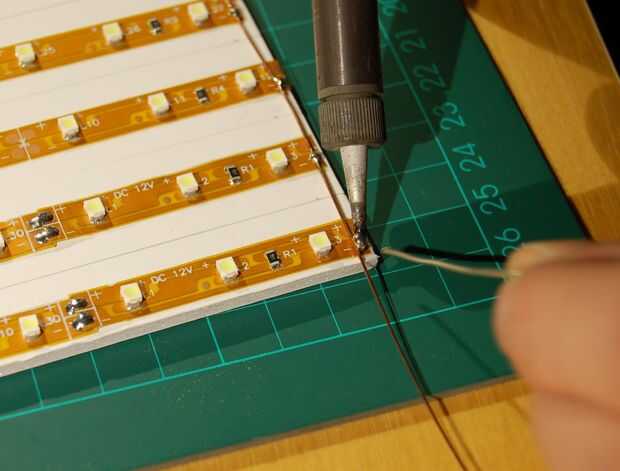

No era tan fácil como se esperaba a las tiras de LED de la soldadura.  A pesar de tener marcados los pads de soldadura, tienen una gruesa capa de laca resistente en la parte superior que no se mueve fácilmente.  Experimenté con rascarse la laca, con grandes manchas de soldadura etc. y la técnica que he acabado con fue simplemente aplicar calor con una gota de tamaño moderada de soldadura durante mucho más tiempo que lo haría normalmente.  Finalmente la soldadura descenderá a través de la laca para el cobre debajo.

Prueba de la prueba!
Como la soldadura de la Junta, siga chequeando su cableado utilizando el multímetro y conectando la fuente de alimentación.  Encontré que hizo una serie de errores, y si han conectado todo para arriba, será muy difícil encontrar donde cometiste el error.

Renuncias una pequeña franja no cableado correctamente y luego no prueba debidamente.

Si iba a mejorar el diseño, yo dividiría las tiras de LED en bloques de unos pocos de ellos, que haz conectados sólo en el último minuto.  Esto sería más fácil localizar la fuente de problemas.
