Paso 4: Añadiendo resistencias y soldar todo junto.

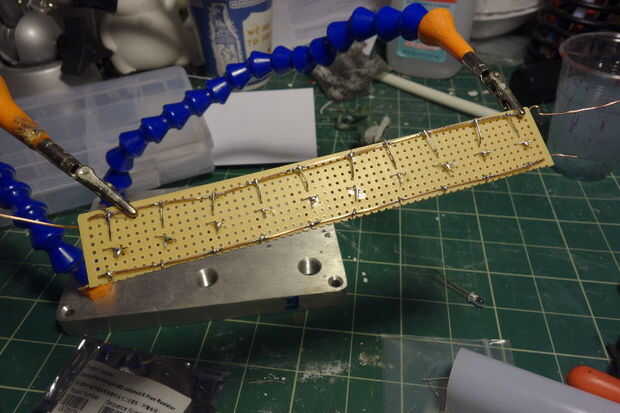

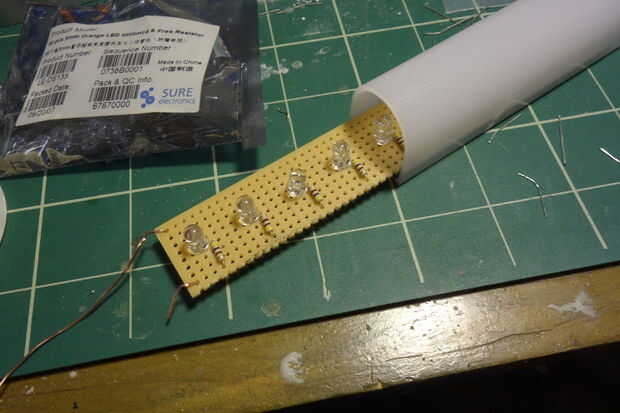

Cada LED necesita una resistencia. Conecté una pata de la resistencia a la pata corta del LED y el otro a la línea de tierra. Soldar todo junto y recortar las puntas.
Nota: hay un montón de tutoriales que explican cómo elegir valores de resistencia para el LED y qué cosas necesitan estar conectados. Elegí resistencias de 470 ohm ya que da unos 6 mA de la corriente por el LED con una fuente de 5V, bien dentro de la tolerancia indicada. Podido un poco más brillante o el atenuador, o podría haber hecho un control de brillo con el regulador de voltaje variable como un LM317, o control de brillo digital con PWM. El diseño que se muestra que aquí es el más simple pude pensar.
