Rápidamente sistema de iluminación de la bicicleta (4 / 9 paso)

Paso 4: intermitente

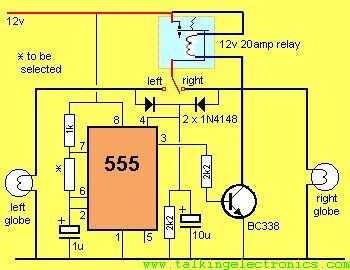

Fábrica 'activar relés de intermitencia de señal' puede funcionar (muchos fabricados en China unidades * pretenden trabajar con 0.02A (20mA o 0. 24W) luces de led pero realmente requieren más que 10 veces la carga) o un intermitente basado en 555 construido de rasguño funcionará bien (no utilice una batería superior a 12.5v o dejas el chip magic humo fuera el temporizador 555).

para el prototipo de que trabajaba vuelve a un circuito un desechada "topo-chaser" usar una k 520 tiempo resistencia dando una velocidad flash de cerca de 1.5 veces por segundo, el transistor fue un 2n2222 y relé un relé mini Radio Shack 275-0005 9v.

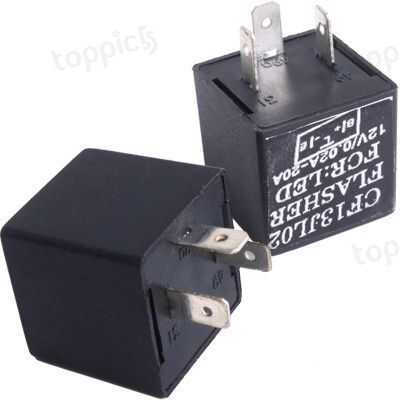

*(08/30/2013) CF13JL02 tipo (menos los marcan FCR:LED en lugar de "para LED")-5 muestras diferentes todos requieren una carga mínima de la lámpara de 2.5W-3W para operar en el modo hyper flash (substancialmente más con una tasa de flash normal).

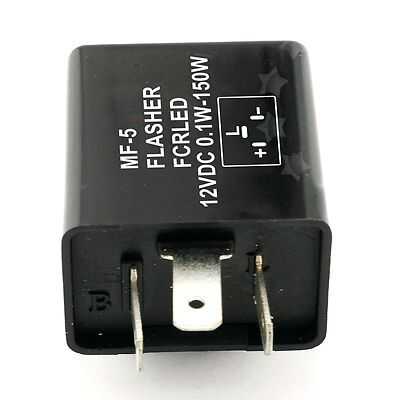

FLL002 (12V-24V, 0.1W-100W) tipo ha divulgado al trabajo y un MF-5 (6V-12V, 0.1W-100W) interruptor intermitente de la motocicleta ha sido verificada para trabajar. (probado con un espejo lateral de 14 LEDs dibujo 40mA
