Paso 2: ¿Cómo funciona?

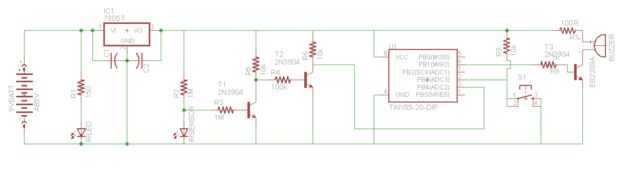

Para saber cómo funciona debemos mirar el esquema, cuando un objeto está delante del aparato, los rebotes de luz infrarrojo, golpear el sensor, el cambio es la resistencia y creando una señal. Esta señal se amplifica por dos 3904 transistores, la señal se amplifica tanto que al final solo parece una onda cuadrada, va de 0 a 5 voltios, lo que permite un más fácil análogo a la comunicación digital.
Como iba diciendo, cuando un objeto pasa delante del sensor, esto va de alto a bajo, permitiendo que el microcontrolador de la opción para registrar el cambio.
Diseñé este circuito para ser portátil y accionado por una batería de 9 voltios, el circuito utiliza alrededor de 60mA, la mayoría de los cuales pase a través de los diodos IR. Considerando que una pila de 9V normal tiene alrededor de 200mAh, el circuito quedaría en operación alrededor de 3 horas, por lo que es importante tener una batería nueva o conectarlo a una fuente si vas a trabajar durante largos períodos de tiempo. La resistencia de IR tiene el valor de 150 ohmios ya que es alimentada por una batería de 9 voltios, si desea usarlo con una fuente 12 voltios que te recomiendo cambiar el resistor de 220 ohmios ó una 330 ohmios, ya que el LED es un poco abrumado.
He añadido un archivo de SCH, por lo que se puede editar en águila.
Importante: Diseñé este circuito con 3904 transistores, otros transistores podrían no funcionar debido a las diferencias en la ganancia.
