Paso 4: Obtener el tamaño adecuado (ver esquema)

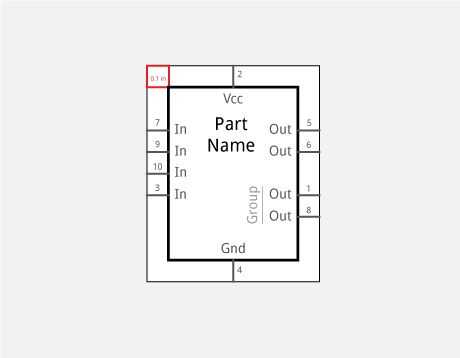

Uno de los otros archivos que se necesita es la vista esquemática. Al crear la vista esquemática es importante recordar el espaciado correcto entre los conductores. El sitio web de Fritzing afirma que conectores deben ser aproximadamente de 0,1 pulgadas (.254 cm) aparte de uno a. Los conectores también deben ser aproximadamente de 0,1 pulgadas de largo. Utilice la opción mover para copiar un solo conector en los puntos múltiples. Asegúrese de marcar todos los conectores y numerarlos correctamente.
Usted querrá que su área de trabajo para tener espacio suficiente para todos los conectores. Lo que me gusta hacer es averiguar cuántos pines quiero a un lado del esquema y luego hacer algunos cálculos. Si quiero 20 pernos en el lado izquierdo del esquema entonces necesitaré aproximadamente 2 pulgadas de espacio en ese lado. Yo añadiría un par de pulgadas.1 a asegúrate de que tener suficiente espacio para el texto.
