Paso 1: Montaje de tableros, reguladores de velocidad y electrónica

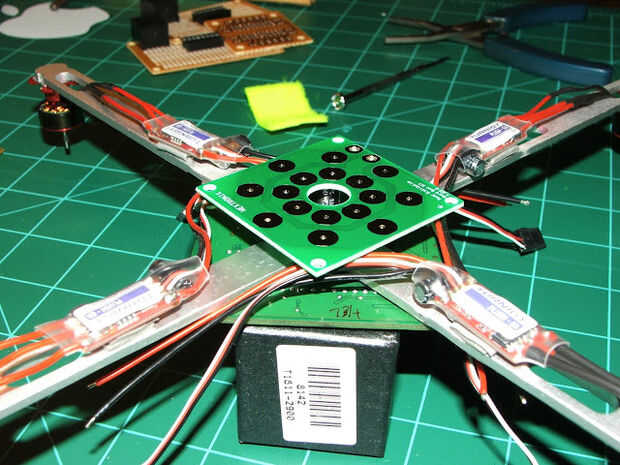

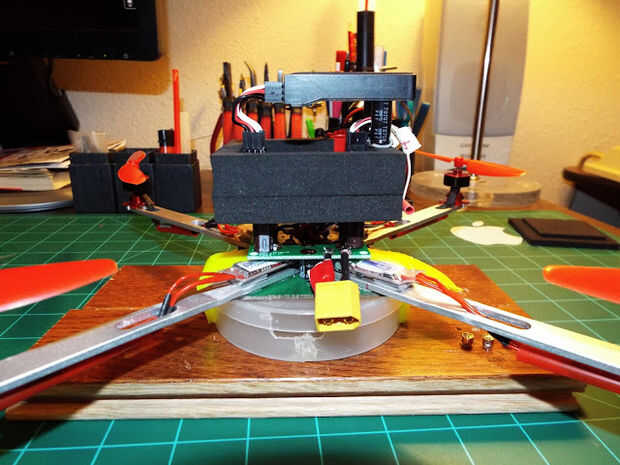

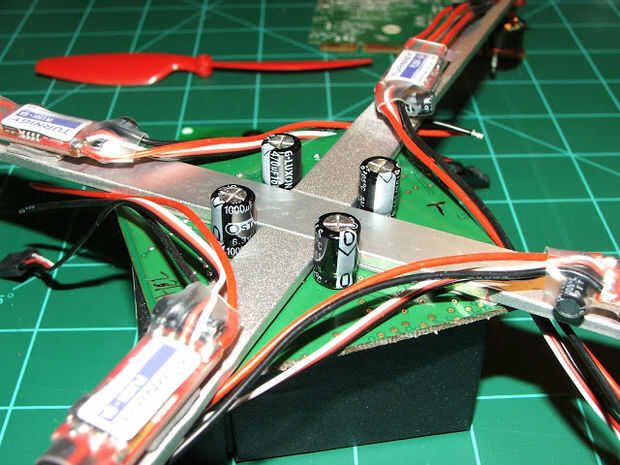

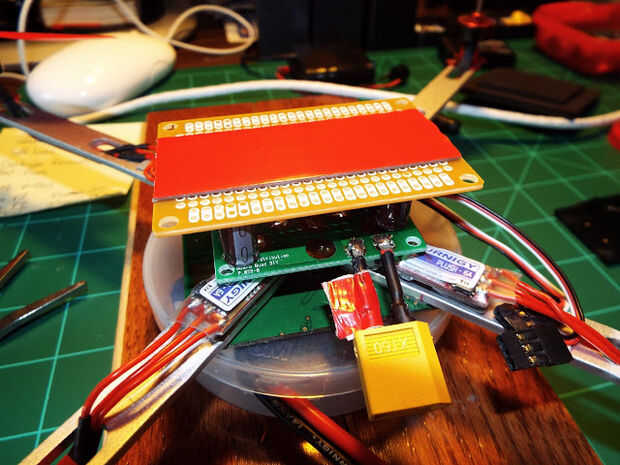

Terminé de montar los motores hacia arriba y girar el tablero de distribución en más de una configuración de X. Seguí la construcción y había pegado (ca) cuatro condensadores de una placa base del ordenador la tarjeta de red. Luego pegué el tablero de distribución en la parte superior de los condensadores con una placa de circuito en blanco en cuatro condensadores más. Apliqué un trozo de cinta de doble cara a la placa de circuito para mantener bajo el protector de espuma que la KK2 (controlador de vuelo) fue enviado en y añadido un contenedor plástico cinta aislante a la parte inferior de la batería. Cinco cables servo de 1" y los de la KK2 a una Junta de receptor Turnigy 9x8cv2. Utilizan dos capacitores más y pegado a la Junta de espuma y receptor con suficiente espacio para acceso a los botones de programación KK2. Terminado mediante la conexión de los cables de señal de la esc a la KK2 comenzar con 1,2,3,4. Tenga en cuenta que son de 1,3 cw y 2, 4 izq.
