Paso 5: Configurar el más barato siempre Power-over-Ethernet
Quería un solo cable a la birdbox para proporcionar energía y una conexión de red para Power-over-Ethernet (PoE) parecía la manera obvia de hacer esto. El Pi no soporta a PoE nativo por lo que se requiere una solución personalizada.
Muchos kits de PoE están disponibles pero son realmente caros. Quería mantener el coste al mínimo y finalmente encontré a algunos PoE barato inyectores. He comprado dos (£2,90, franqueo £3,70): inyectores Power-over-Ethernet.
Uno de los inyectores de PoE está conectado a la fuente de alimentación, un puerto de red en su LAN y también conectado a un extremo de un cable de Ethernet que va a la Birdbox. El otro inyector de PoE se utiliza en el final de Pi. Corte la toma de corriente de los inyectores y soldado en un conector Micro-USB que se conecta a la fuente de alimentación de Pi; un cable de cargador USB barato proporciona el conector Micro-USB macho (£3,41): conector de ángulo recto Micro USB
También había soldado un cable de alimentación a 720p de voltaje para LEDs infrarrojos.

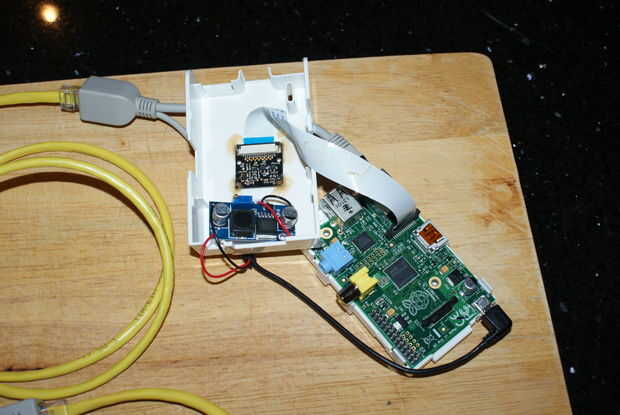

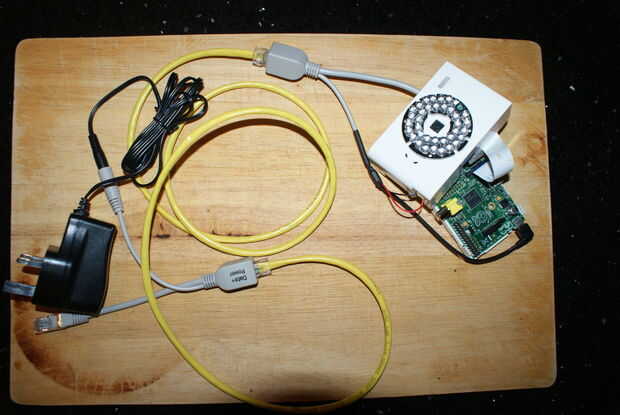

Todo lo anterior debe ser visible en las fotos adjuntas.
Tenga en cuenta que el cable Ethernet proporciona resistencia por lo que las caídas de voltaje en un cable largo. Quería un cable de alrededor de 5 metros de largo y después de alguna experimentación encontré que necesitaba 6v para Pi, LEDs, transformador de tensión, etc. trabajar en el otro extremo del cable de 5m de la fuente. También se utiliza cable de Cat5e (esto es realmente barato en Amazon, alrededor de £2 para 5m incluyendo gastos de envío).
También investigado y experimentado para determinar los requisitos de energía: el módulo de cámara necesita 250mA, Pi requiere un máximo de 1000mA y los LEDs dibujaron 23. Pensé que el convertidor de voltaje también utilizaría una gran cantidad de energía (que no medir) por lo que erró en el lado de la precaución y comprar una fuente de alimentación de 6v a 3Amps (£18):Fuente de alimentación de voltaje múltiple 3 Amp. Esto probablemente es excesiva por lo que una mejora sería una fuente de energía más rentable.
Una mejora potencial para reducir el tamaño de la cámara de Birdbox es soldar los cables del inyector PoE directamente al circuito de Pi, que elimina la necesidad de tener el conector Micro-USB que sale del lado del Pi. Después de que terminé el cuadro pájaro encontré las instrucciones sobre cómo hacerlo aquí: fuente de alimentación directamente a la placa Pi de la soldadura.
