Paso 6: Conecte la frambuesa Pi al interruptor de relé
Ahora necesita conectar el Raspberry Pi y el interruptor de relé.
El Raspberry Pi enviará una pequeña señal al interruptor de relé a para encender y apagar la energía. (Se trata de luz interruptor de luz en la pared).

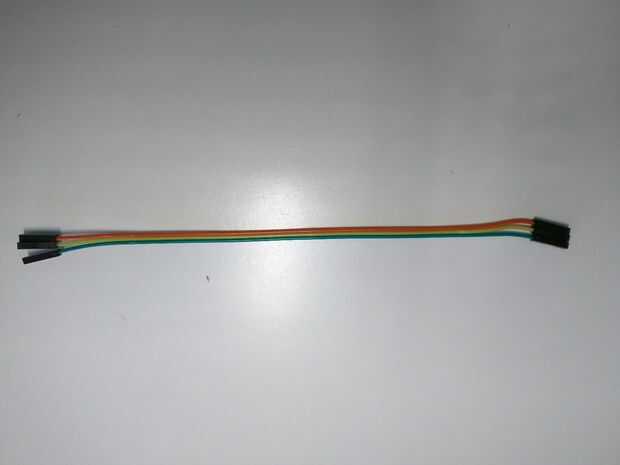

Pasadores de halar 3 a hembra dejan conectadas sobre todo por lo que es más fácil de administrar los cables.
Funcionará cualquier color - aquí utilicé rojo, amarillo y verde.

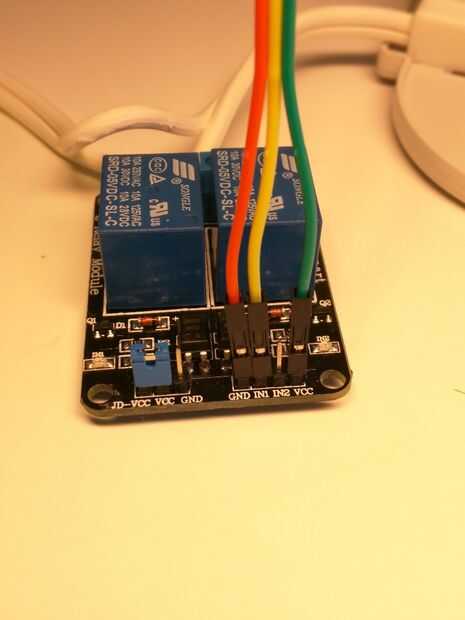

Conecte el cable rojo en la "tierra"
Conecte el cable amarillo en "IN1"
Conecte el cable verde de la VOC

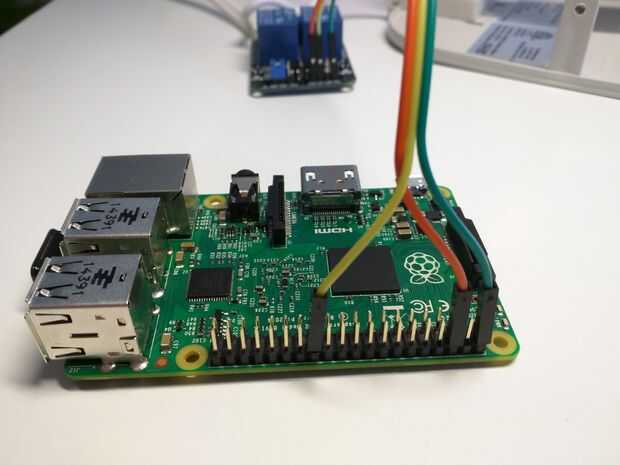

Ahora Conecte los cables a su Pi.
Cuenta las clavijas para asegurarse de que su de ve exactamente lo mismo como en la imagen - no quiere los colores o los pasadores mezclados.

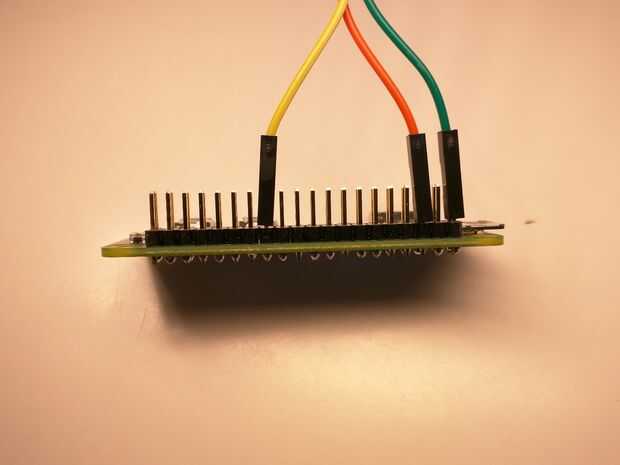

La imagen del pi está mirando lo que los pines son mínima a usted. Los diseños de pin son los mismos para el pi 2 y pi cero. (Ambos dispositivos se muestran en las fotos)

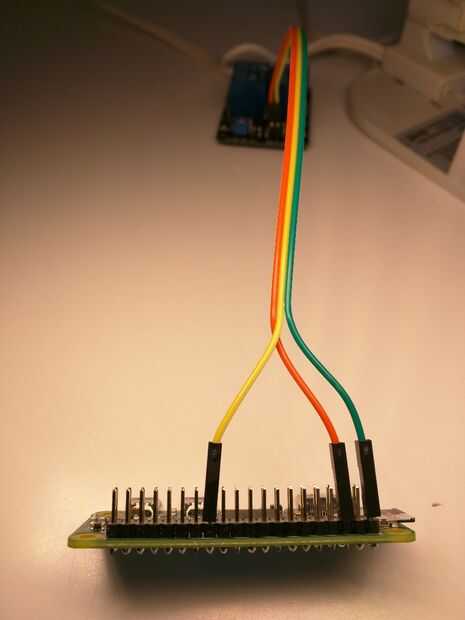

Cable verde en el cable primero en el derecho.
Cable rojo a la tercera desde la derecha
Cable amarillo al pin 8 de la izquierda
Conectado!
