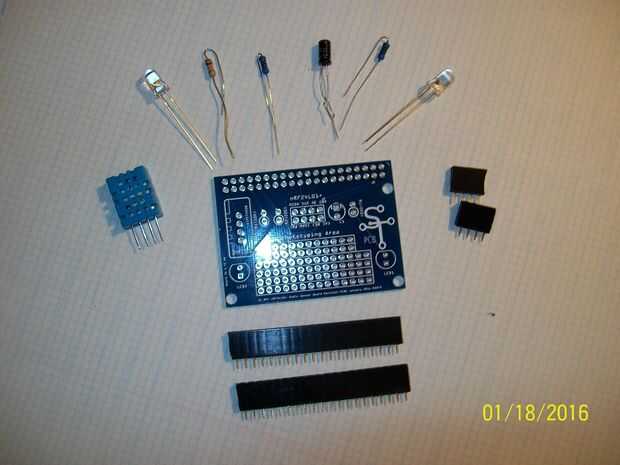

Paso 3: Listan de piezas y construir
Descripción, no. Necesario, fuente, costo unitario, costo Total de unidad
- Personalizada PCB, 1, PCBWay , $4,00 cada uno, $4,00 (cuando se producen 10 unidades, precio unitario baja cuando más juntas están ordenados para la producción)
- DHT11, 1, Amazonas , $1,60 $1,60
- 40 mujer pines, 2, Amazonas , $0,21 y $0,42
- Condensador electrolítico de 10μF, 1, Amazonas , $0,10, $0,10
- 220Ω, resistor de vatios ¼, 2, Amazonas, $0,05, $0,10
- 10KΩ, resistencia de ¼ w, 1,Amazonas , $0,05, $0,05
- LED (5mm), 2, Amazonas , $0,04, $0,08
- nRF24L01 +, 1, Amazonas , $1,09 $1,09
Costo total de los componentes en el proyecto $7,44

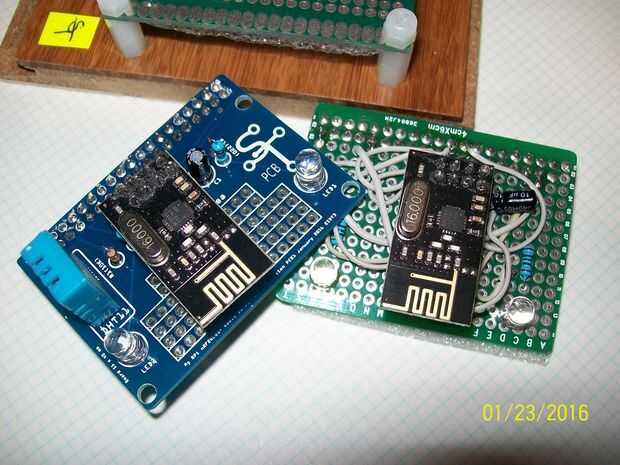

El uso de la placa de prototipado reducirá significativamente el coste de este proyecto a alrededor $4.

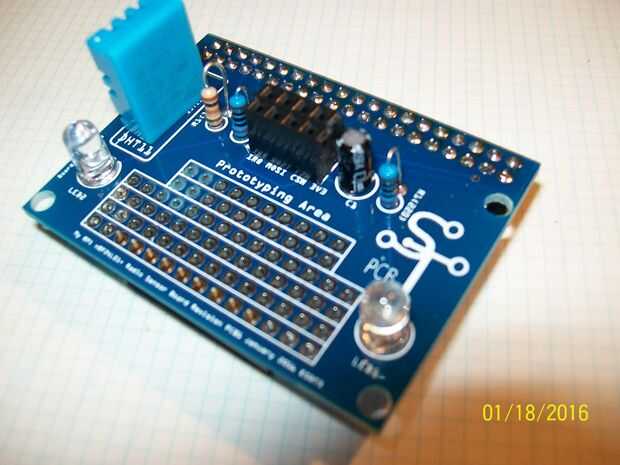

Este tablero tiene 10 piezas, es un trabajo de montaje muy simple. Probablemente la parte más difícil estará cortando las cabeceras hembra de 40 pines. Usted necesitará dos encabezados de 20 pines y dos cabezales de 4 pines, típicamente un perno en el bloque de encabezado es sacrificio, así que corte en el perno 21 para dar un 20 pines y un cabezal de 19 pines.
