Paso 4: Puertos regulador del juego

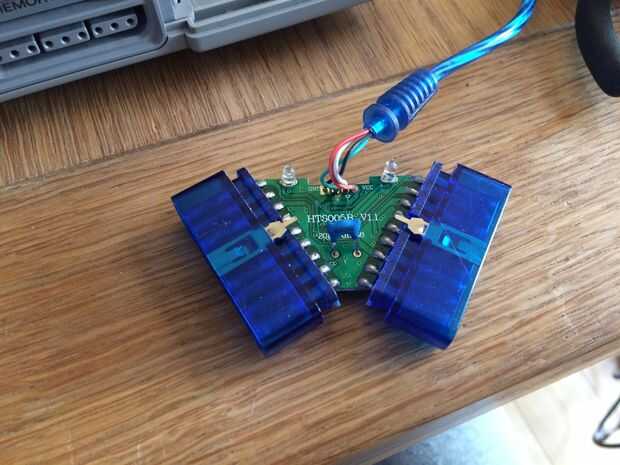

Yo desmontar el usb conector PS2 para revelar los conectores. Yo también desmantelaron las tomas de control que son realmente práctico en un módulo independiente. Había leído acerca de enganche estos directamente encima usando GPIO pero pensé por £1,57 que el adaptador de PS2 le daría más flexibilidad.

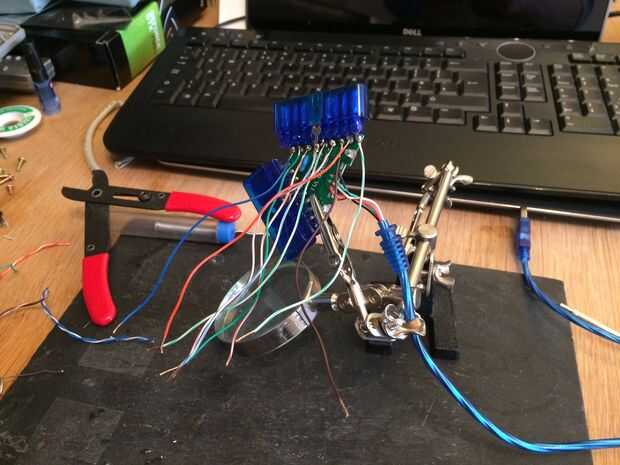

He probado dos métodos diferentes, para un puerto desoldar el conector del adaptador de PS2 y por el otro pienso montar los cables a los electrodos de soldadura mientras que el zócalo estaba todavía en su lugar. Creo que si lo hice otra vez dejando la toma en su lugar es más fácil ya que no tienen que tratar de desoldar mientras la palanca de la toma de la Junta Directiva. Hacerlo así también tiene que aplicar menos calor a la placa de circuito que es siempre una ventaja.

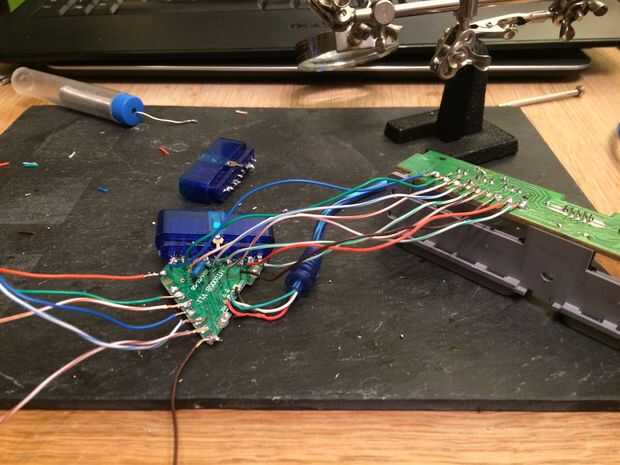

Como por lo que conectar donde hay nueve pasadores en la parte trasera de la PS2 Adaptador del zócalo y allí son también dos conjuntos de 9 pines en la parte posterior de las tomas de caso control. Hay un montón de puntos de soldadura pero están parados hacia fuera como en una fila, usted puede ver las conexiones en el cuadro. Sólo tenga cuidado de visualizar de que manera la toma fijarse para que los pernos se sueldan a los puntos de derecho.
Yo no soy el más grande en la soldadura, pero terminó por aceptar, estañar los cables ciertamente ayuda cuando para soldar en un existente soldar conexión.
