Raspberry Pi Tablet (3 / 4 paso)

Paso 3: La batería

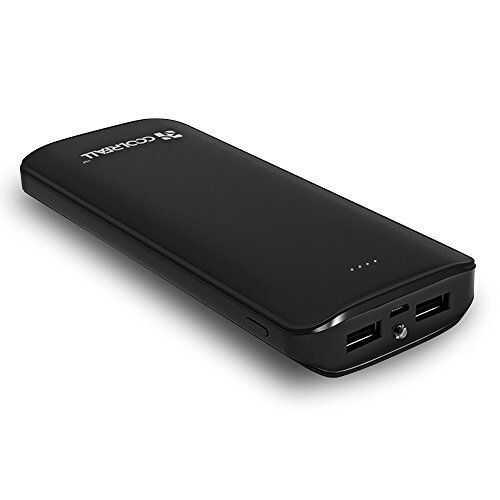

El Banco de baterías que compré tenía algunas características. https://www.Amazon.es/GP/Product/B012F0689E

Usted puede cargar a la vez ejecutar el pi. Aunque una nota de precaución, la unidad desconecta todo el poder por un segundo cuando usted inicialmente conectarlo para cargar.

También, había una antorcha cuando usted haga doble clic en el botón (no muy útil para mí, pero me dejó en su lugar) y algunas luces de estado de la batería. Me gustaba los y planeaba utilizarlas en la construcción.

Además, hubo dos tomas USB, potencialmente podría utilizar mi nueva tableta para cargar mi teléfono si deja acceso a las tomas. Por lo que esto significaba que si no quiero mi cable de usb para el tablero de Pi que se pega por el lado de la unidad, tendría que ser soldadas a la tarjeta de banco de batería. Hice esto por pelando abajo de un cable USB, saber cual cable es cual y soldar los cables directamente a la Junta del Banco de baterías, dos dejando el otro extremo con el micro-usb enchufe que conecte a la pantalla de USB. El poder va de la pantalla, en recta a la PI por dos cables, estos no son soldados, sólo empujar-en y vinieron con el kit de pantalla.

Las tomas USB para el Banco de baterías de montaje en el lado, significa que todavía puedo usar la batería de a bordo para cargar mi teléfono.

También debían tener un recorte del interruptor en los cables porque la pantalla consumirá energía, incluso después de cerrar el pi, y el Banco de potencia no se apagará hasta que no haya ningún sorteo.

También, una vez que el Banco de baterías está dormido, necesita presionar el botón en el lado que lo despierta. Mi plan era tener un pequeño botón al lado que pone en cortocircuito las terminales de botón en el tablero, porque el botón en el tablero no serían accesible. Sin embargo, no encontrar un botón gustado (muchos eran demasiado grande o demasiado pequeño), yo solía una presilla giratoria retorcida como un interruptor de haz clic en el botón original. Esto también puede utilizarse para comprobar el nivel de la batería como se enciende las luces de estado de la batería.

Luces de estado: los 4 LED azul brillante era algo que quería mantener como característica, para lijar la madera hasta que estaba tan flaca, se podía ver a través de él. Me detuve lo romper poniendo algunos transparente de epoxy como un 'barniz' en el exterior. Entonces una vez era bastante fina en el interior, llenaron de la arena parte lejos, transparente de epoxy. Yo debo no han mezclado lo tan vigorosamente como tengo un montón de burbujas en ella, pero me di cuenta de esto después de había mezclado y cosas caras, para utilizarlo de todos modos, burbujas y todo. Debo haber también lija lo lejos en un cuadrado perfecto, cuando la luz está apagada, se ve exactamente como alguien ha enarenado lejos el interior a mano y bodged con epoxi. :-) Aún así, la generación se considera un caso de proyecto, voy a hacer un mejor trabajo en la generación siguiente.

Afortunadamente la batería era dos pares de pilas y pude cortar algunos celo y doblarlas una línea de cuatro. Luego soldar un par de cables a los conectores para ampliar el Consejo a través de al otro lado de la tableta.

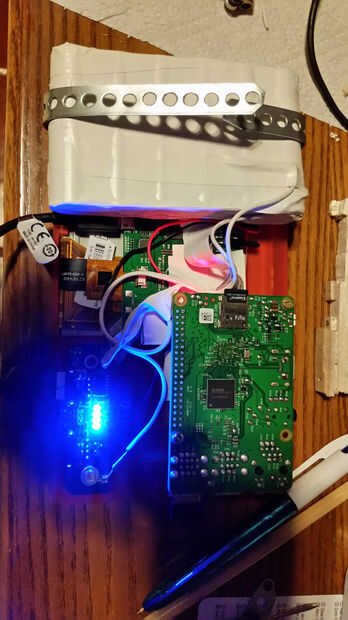

Pasó una tarde entera tratando de encontrar el diseño óptimo de la Junta de la pi y las baterías y se establecieron en el diseño que ves en las fotos. PI el tablero en la esquina para permitir el acceso a los puertos usb desde el lado de la caja. y las pilas en el otro lado. necesito unos 3mm más hacer no apriete juntos mucho, así que va a tomar cuenta en el siguiente caso hacen.

Podría hacer otra capa más gruesa la madera alrededor de los lados y luego recortar un poco las baterías, pero creo que con la calidad de la mano de obra, realmente podría hacer con un poco más cuidado en un edificio de nueva construcción.

En el tratamiento de la madera y tengo unos planes para terminar algunos otros aspectos de la misma y hay algunas otras cosas que gustaría hacer...
