Paso 2: Preparar el protoboard y Teensy
2. Añadir los cables para el tablero de pan que la fuente de alimentación y líneas de tierra a cada lado.
3. Añadir los cables de alimentación y tierra a la Teensy.

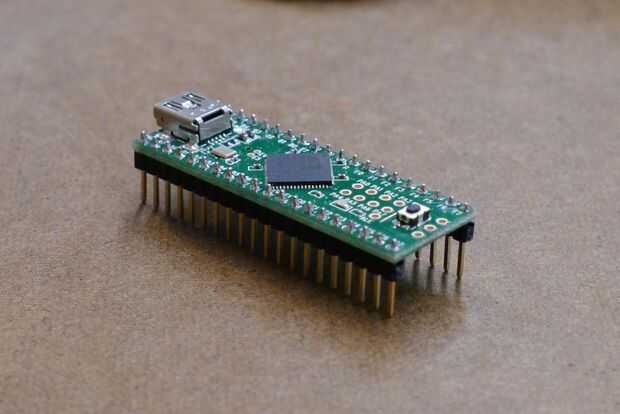

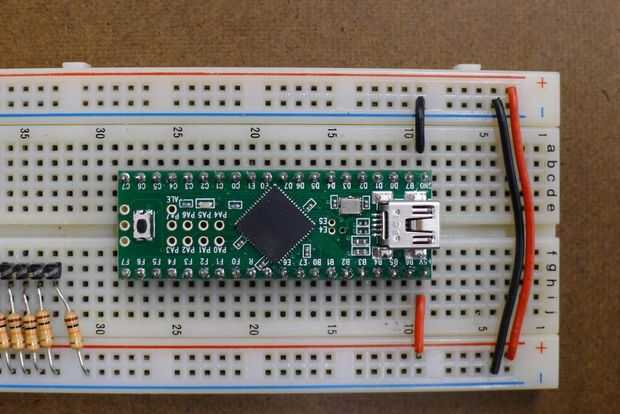

4. Inserte el Teensy, alinear la energía y tierra pins con los cables que colocas en el protoboard.

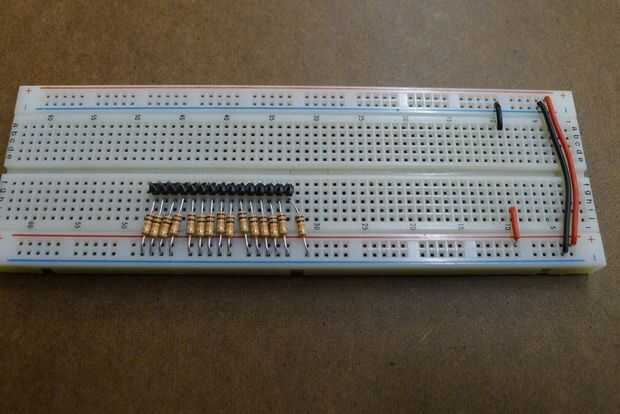

5. insertar una fila de 15 cabeceras masculinas más abajo en el protoboard.

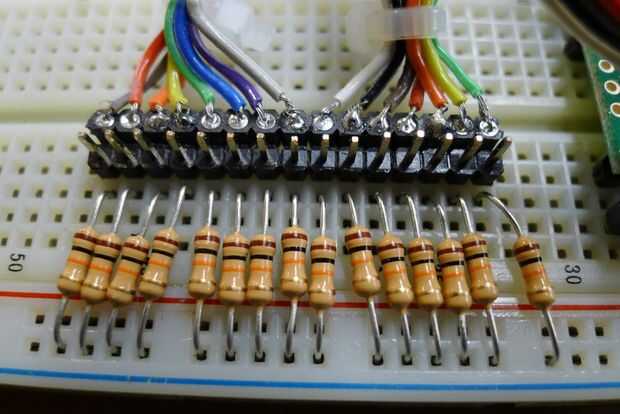

6. Inserte una resistencia de 10K para cada uno de estos encabezados y conecte a tierra.

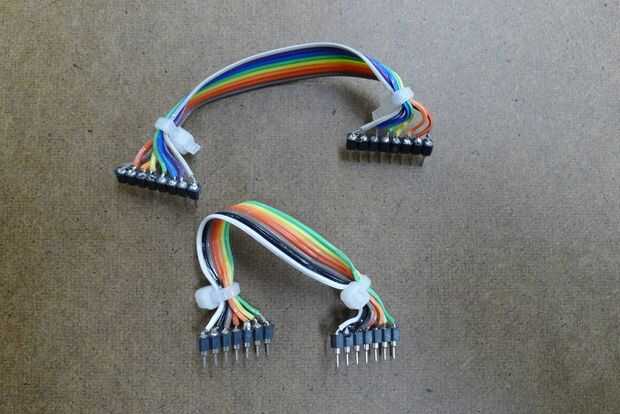

7. Haga dos series de cable utiliza los conectores de cable y mujer de la cinta. Uno debe tener 7 alambres, el otro 8. La soldadura de los extremos pelados del cable en el extremo hembra de la cabecera.
8. Conecte las líneas de encabezado masculino primero 8 (contando desde la izquierda) a la Teensy:
Rúbrica 1 -> C0
Rúbrica 2 -> C1
Encabezado 3 -> C2
El jefe 4 -> C3
Encabezado 5 -> C4
Encabezado 6 -> C5
Cabecera de 7 -> C6
Cabezal 8 -> C7
9. Conecte las líneas de encabezado masculino últimos 7 a la parte inferior
Cabecera 9 -> F7
Rúbrica 10 -> F6
Cabecera 11 -> F5
Cabecera 12 -> F4
Cabecera 13 -> F3
Cabecera 14 -> F2
Cabezal 15 -> F1

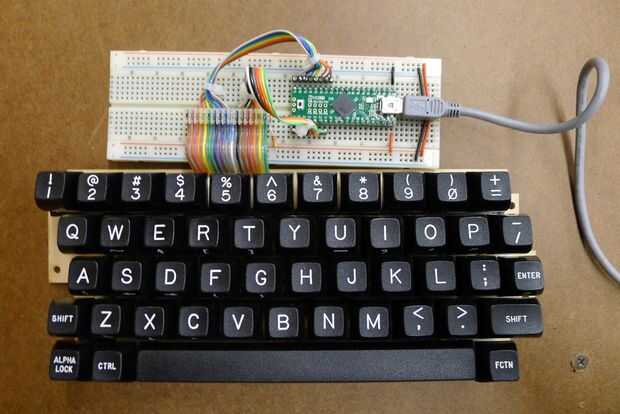

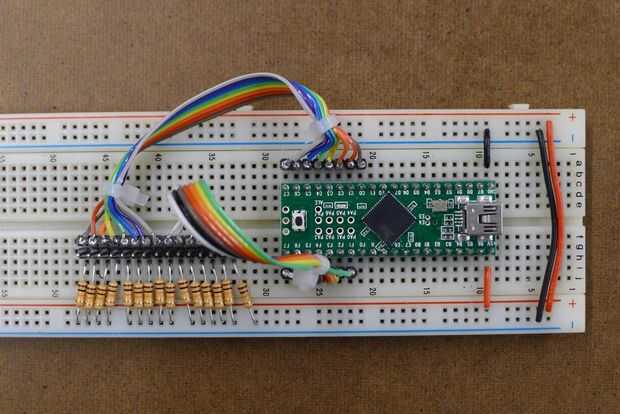

10. Conecte el cable del conector del teclado a las cabeceras hombres.
11. Conecte el Teensy al ordenador.
