Paso 3: Comprensión de la matriz

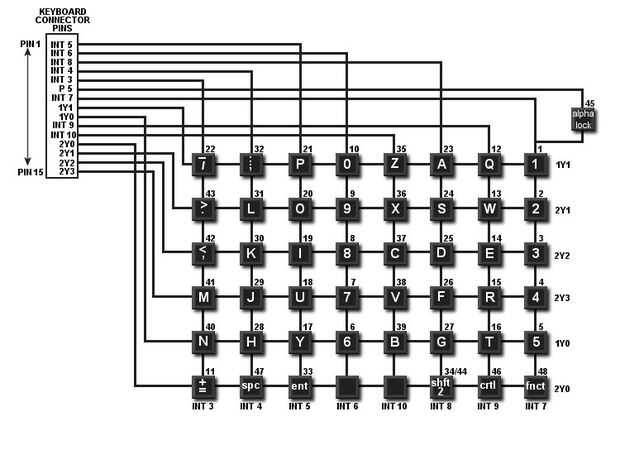

), el teclado se compone de 8 filas y 7 columnas en el circuito. Los pines del conector son para el chip original, no el Teensy. Ignorar los números se muestra en el diagrama de.
Observe en el diagrama de que las columnas y las filas están conectadas a los pines que se numeran 1 a 15 de arriba a abajo. Estamos haciendo exactamente lo mismo, sólo de izquierda a derecha. La razón que divide el cable del conector del teclado en 2 grupos, uno con 8 conexiones y el otro con 7 conexiones, es reflejar esta configuración de columna/fila se muestra en el diagrama. La mitad de los cables serán salidas, las entradas de otro medio.
Aquí está la versión de texto sin formato del diagrama. Esto aparece en la cabecera del código para su referencia:
#12 #13 #14 #15 #9 #8 #6
#5 = . , M N /
#4 spac L K J H;
#1 entr O I U Y P
#2 9 8 7 6 0
#7 fctn 2 3 4 5 1 cerradura
#3 shft S D F G A
#10 ctrl W E R T Q
#11 X C V B Z
Mira el video para una explicación de cómo estos circuitos se utilizan para detectar una conexión.
