Rastreador de vuelos en tiempo Real de ADS-B y dispositivo de monitorización utilizando Intel Edison (3 / 7 paso)

Paso 3: Conectar el DEG a Edison de Intel

Puesto que utiliza una interfaz USB se puede interconectar directamente con Edison que ofrece fuera de las capacidades USB de la caja. Una vez que nos conectamos a la Edison tenemos que configurarlo como un dispositivo que puede decodificar datos de ADS-B mediante la instalación de los controladores apropiados

  • Conecte el DEG a la Edison de Intel a través del puerto USB

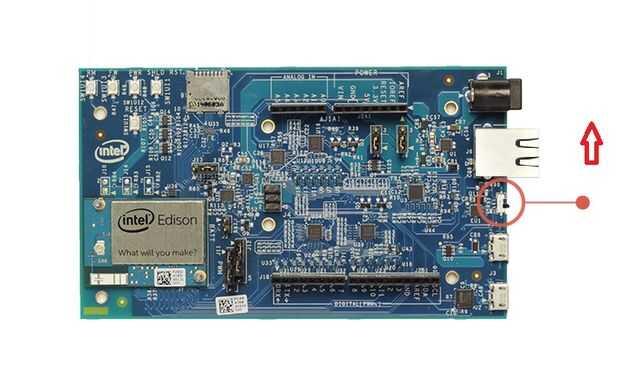

  • Asegurar que el microinterruptor hacia el puerto USB como este es el modo que permite para alimentar el dispositivo USB conectado a la interfaz
  • Conecte el cable USB entre el PC y Edison al exterior puerto micro USB. Vamos a utilizar esto para establecer la conexión en serie es necesaria para la programación.
  • También, el Edison tendría que ser alimentado con un adaptador de 12V para satisfacer las necesidades de energía de la DEG.
  • Configuración de una sesión de terminal con masilla el tipo correspondiente de la línea serie y 115.200 baudios
  • Conectarse usando Wi-Fi

    $ configure_edison - wifi

  • Para configurar el RTLSDR como un decodificador de modo S para seguimiento de vuelo, necesitamos hacer uso de estos repositorios que traducen los datos interceptados analizando paquetes y compararlos con el formato estándar para mostrar los datos de vuelo.

    https://github.com/Steve-m/librtlsdr
    https://github.com/MalcolmRobb/dump1090

  • Crear una carpeta en /home en su Edison de Intel que contiene los scripts necesarios para este proyecto

    $cd/Home
    $mkdir flight_project

  • Para simplificar el proceso de configuración, este script instala git y los repositorios necesarios para configurar Edison y SDR

    Ejecutar el script después de copiar a la carpeta de flight_project usando $sh config.sh

    Tampoco podría obtener la secuencia de comandos después de extraer el zip y copiarlo a la Edison vía SSH o desde el enlace dado github

    https://github.com/Rajesh-s/Edison_flight_tracker/...

  • El script anterior también instalar librtlsdr y otros archivos necesarios para configurar el DEG

  • Para copiar archivos a y desde Edison usando WinSCP
    http://edison.local – para obtener la dirección IP una vez conectado a WiFi y conectado en serie a PC

    Configuración de ssh sobre Intel Edison

    Obtener la IP de la dirección arriba indicada y utilice en WinSCP para acceder a los archivos de Edison
