Paso 2: electrónica
Nota: 3 el sensor de eje es un caro poca cosa doble Compruebe el cableado antes de encender toda la cosa...
Ver los esquemas de conexión para todo el cableado utilizado en este proyecto.
El código fuente adjunto puede trabajar solamente si utilizas el mismo número de pin que hizo, pero no dude en cambiar aquellos cuando se conecta siempre y cuando usted cambie los números apropiados en el código.

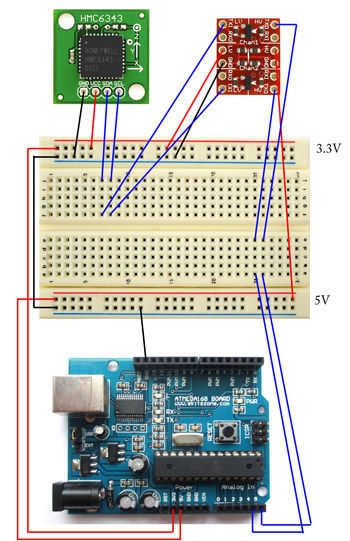

Conectar el sensor de 3 ejes para el convertidor de nivel de lógica:
Sensor VCC -> Arduino 3V3
Sensor GND -> Arduino Gnd
Sensor de SDA -> convertidor de TXI (Chan1)
Convertidor de TXO (Chan1) -> Arduino analógico en 4
Sensor de SCL -> convertidor de TXI (Chan2)
Convertidor de TXO (Chan2) -> Arduino análogo en 5
Convertidor de GND (al menos uno de ellos) -> Arduino Gnd
Convertidor de alto voltaje -> Arduino 5V
Convertidor del LV -> Arduino 3V3

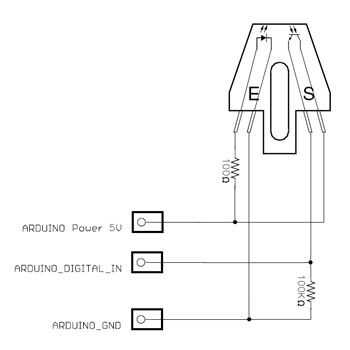

Sensor óptico para Arduino:
Ver imagen adjunta
Digital en = Pin 11 en el Arduino
LED:
GND en algunos GND (yo usé uno del sensor óptico)
+ a PIN 13 de Arduino (esto se hizo ya que este pin ya tiene una resistencia a bordo, si utilizas uno diferente, asegúrese de usar una resistencia para no quemar el LED)
