Paso 3: paso 3: montar todo

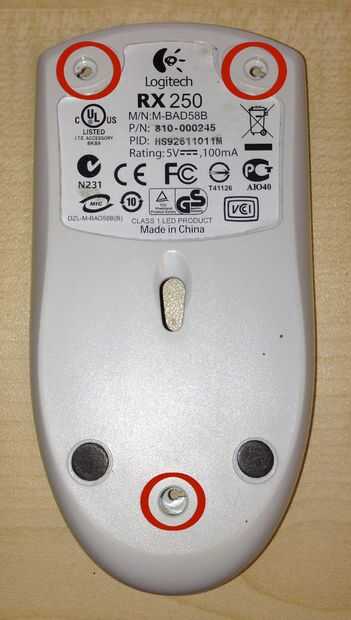

1) desenroscar tres tornillos
2) despegar la parte superior

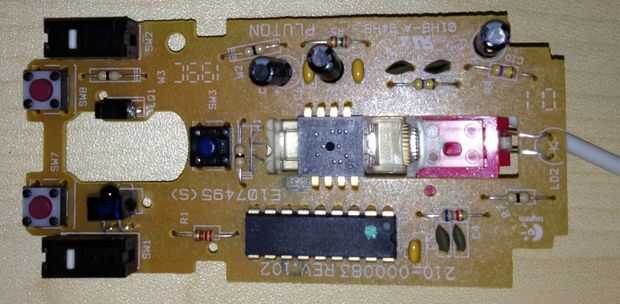

3) sólo tomar el hardware en el cuadro anterior (+ cable)

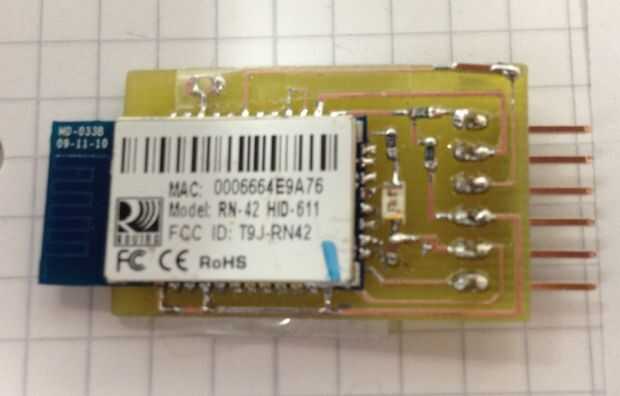

3.2 montaje módulo Bluetooth con Breakout Junta
1) conectar RX RX y TX con TX (para enviar comandos al módulo bluetooth)
2) tomar el procesador de la Wattuino (para que funcione como USB serial a Bluetooth breakout)
3) Abra el serial monitor del entorno Arduino
4) seleccione "velocidad en baudios 115200"
5) no seleccione "ninguna conclusión de la línea"
6) tipo "$$$" en la línea de comandos (obtener respuesta con CMD)
7) cambiar a "nueva línea"
8) Tye "E" para ver la información
9) tipo "D" para ver otra información. Algunos de estos ajustes se modificará en los siguientes pasos.
10) tipo "S ~, 6" para cambiar al modo HID (obtener respuesta con AOK)
11) tipo "R 1" reiniciar (obtener respuesta y reiniciar el equipo)
12) tipo "$$$" en la línea de comandos (obtener respuesta con CMD)
13) no tipo "fin de línea"
14) tipo "SH, 0220" para cambiar el ratón HID bandera
15) modificar la clase de servicio con SC, xxxx (TODO comprobar número)
16) Wattuino desconecte de la energía
17) poner el procesador en el
18) conectar RX con TX y TX con el RX
19) carga el bosquejo de ratón en el Wattuino conectando el Breakout de FTDI.
20) Conecte el bluetooth 3DMouse en tu Mac (de la barra de título)
21) equipo debe reconocer el dispositivo como un ratón.

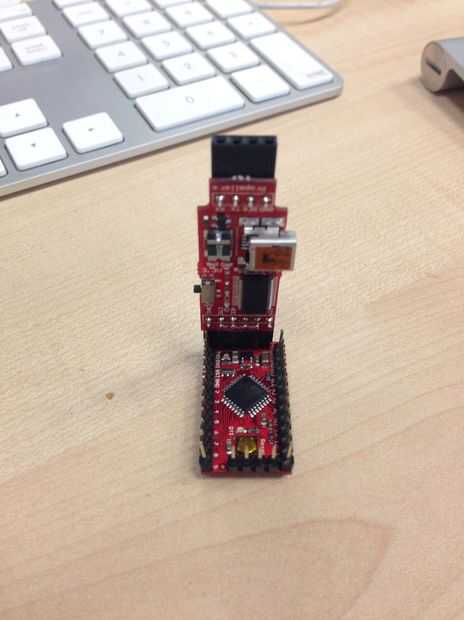

3.3 montaje Wattuino con Breakout FTDI Reloaded
El desglose de FTDI debe montarse sobre la Wattuino en el lado estrecho sólo con cinco pernos. Asegúrese de que los lados del componente de la Wattuino y la Junta de arranque enfrentan entre si.
Conecte la Junta FTDI vía mini usb al ordenador. En el programa de Arduino, seleccione la Junta pro mini 5V. Asegúrese de que el puerto serie correcto es seleccionado también. Ahora debería poder subir código a lo wattuino. Si subes el bosquejo de blink, debería ver un LED de la Wattuino parpadea.
3.4 montar Junta de fusión IMU con Wattuino
3.5 montaje vivienda con sensores
Inserte la junta montada en la estructura de soporte de la parte inferior. Entonces el tornillo inferior y parte superior junto (4 tornillos).
¡ Felicidades! Ahora tienes tu propio FabMouse! ¡ Disfrute! :)
Piezas personalizables del ratón están disponibles en el thingiverse:
http://www.thingiverse.com/Thing:255938
http://www.thingiverse.com/Thing:255991
Enlace al archivo de código fuente openSCAD:
http://www.thingiverse.com/Thing:257387
página wiki:
http://HCI.RWTH-Aachen.de/fabmouse
