Paso 2: Hacer la caja

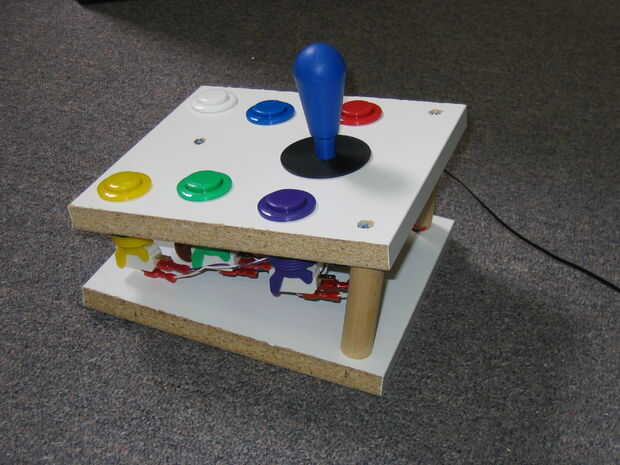

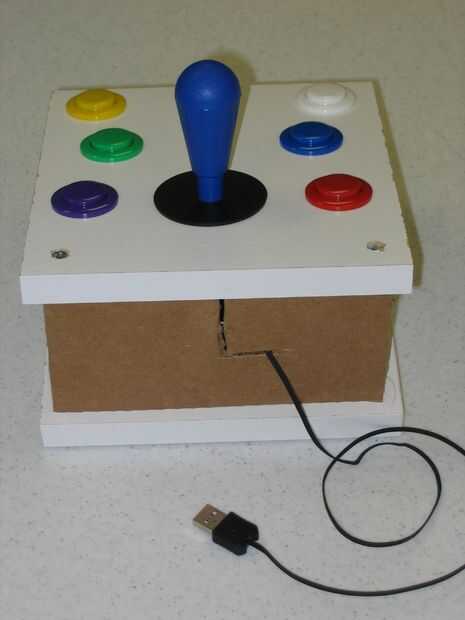

La carcasa del ratón joystick puede ser tan simple o tan complejo como usted quiere. Para los míos, voy a utilizar una caja de madera que tenía un amigo de mina hace (que es más talentoso en la carpintería). Por lo tanto, no tengo fotos de esa parte. Mi primer modelo fue construido utilizando cartón, tacos y estantes de tablero de madera aglomerada. Yo he experimentado con envases Tupperware rígidos. Las plantillas que el original (vista lateral) y plantilla de pieza de la parte superior se unen.

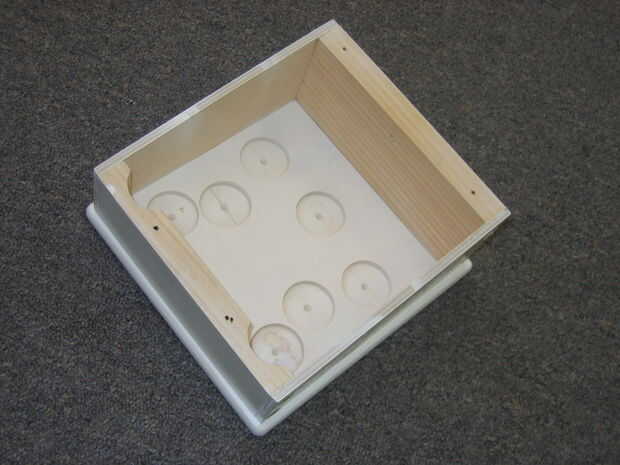

Vio dos rectángulos de madera 7 "x 8" (1/4" a 1/2" de grosor). Estos serán las piezas superior e inferior. Determinar el ángulo del ratón joystick acabado, luego cortar trapecios iguales para los lados. La altura del ratón joystick debe ser tan corta como sea posible. Si usas disolvente sería (1/4" 1/2" y medida para asegurarse de que no tienes mucho espacio desperdiciado en vertical que aumenta la ergonomía del dispositivo.

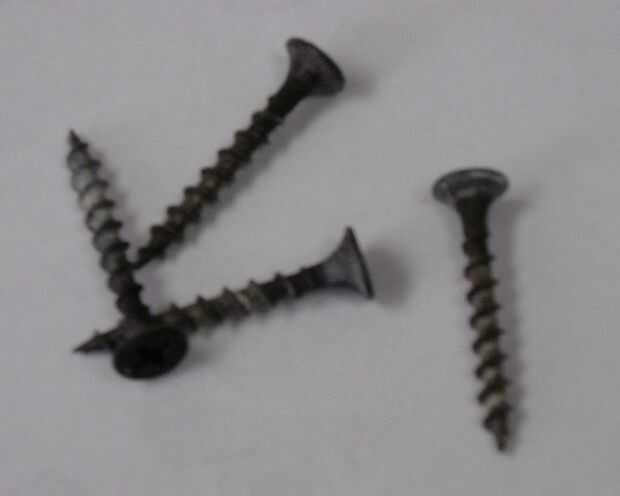

La parte delantera y trasera serán rectángulos del mismo ancho pero de diferente altura (porque la parte trasera del ratón se levantó más alto). Si cabe, redondear las esquinas y utilice tornillos o cola para madera para unir los laterales de la caja. Si no, arena/corte/archivo/martillo/juro hasta que se hace.

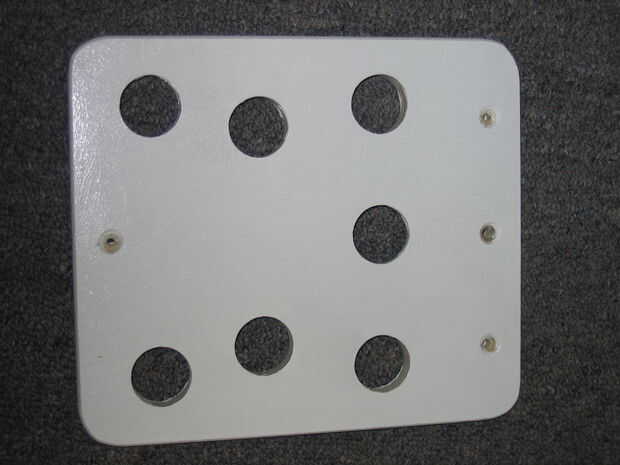

Los agujeros para los botones deben ser 1 1/8"(1,125"). Vamos a perforar siete agujeros en la parte superior, uno para cada botón y otro para el eje de la palanca de mando.

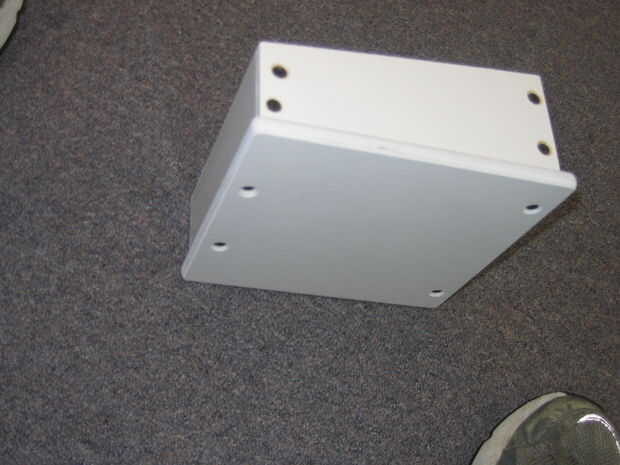

La parte superior o inferior debe se quedó hasta el final. Asegúrese de que cabe ahora y sus orificios piloto para los tornillos. Incluso puedes atornillar juntos ligeramente para asegurarse de que todo funciona, desenroscar superior e inferior hasta el final del proyecto, dejando solo la "caja".

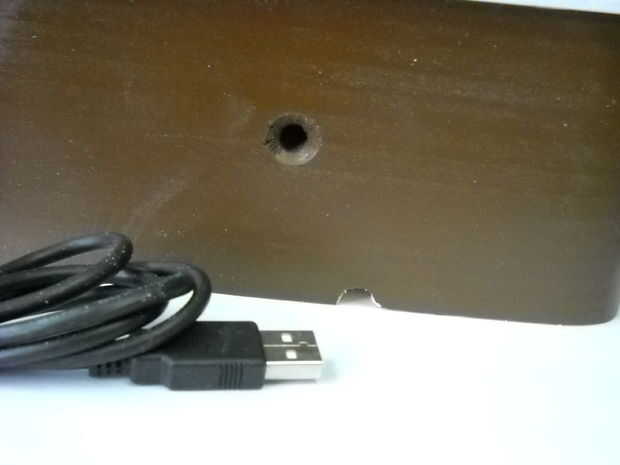

De la pieza trasera necesita un agujero para el cable USB pasar por la caja. Originalmente, tenía este agujero bien centrado en la parte trasera. El problema es que esto es demasiado pequeño para el encabezado USB caber a través. Esto significa ya sea desoldar el cable USB del pad, pasar el cable por, entonces -resoldar o clip del cable USB en la mitad y luego empalme/soldadura todos los alambres detrás junto. UGH. No la diversión.

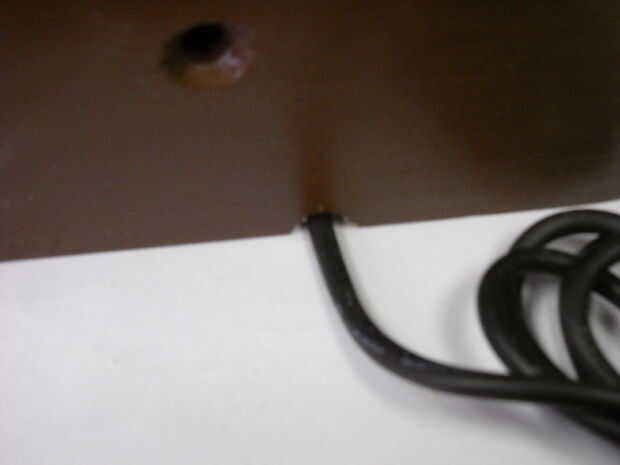

En los cuadros adjuntos, he ignorar el agujero bien perforado en el centro y hacer mucho mejor uso de un pequeño agujero del ratón en el borde inferior de la pieza. Esto simplifica considerablemente el proceso de construcción.

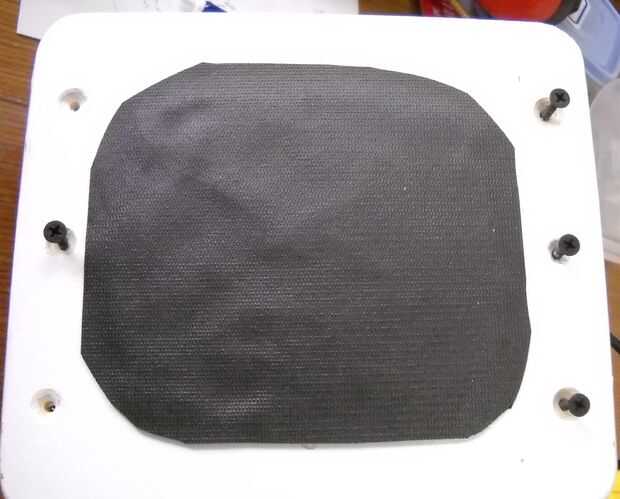

Una vez que las cosas son arena/pintado y listo para ir, cortar un trozo de forro sólido estante un poco más pequeño que el inferior. Pegamento caliente esta en su lugar. Esto proporciona una superficie antideslizante que ayuda a mantener la palanca de mando en su lugar durante el uso. También se podrían utilizar los topes de goma muebles, pero ellos salen más fácil.
