Paso 4: Cableado parte #1
Vamos a hacer diez de éstos. Normalmente hago todas la misma longitud, que los hace intercambiables. Esto también significa que el cableado será mucho más de un nido de rata dentro del dispositivo, lo que sería óptimo. Idealmente, la longitud sería cuidadosamente medida y tendría una longitud de los dos botones inferiores, una longitud para los siguiente botones mayor, una longitud para los botones principales, una longitud para los interruptores izquierdos y derecho, una longitud para el interruptor hacia arriba y una longitud para el interruptor hacia abajo. Esto es un montón de trabajo extra por algo que nadie se va a ver.

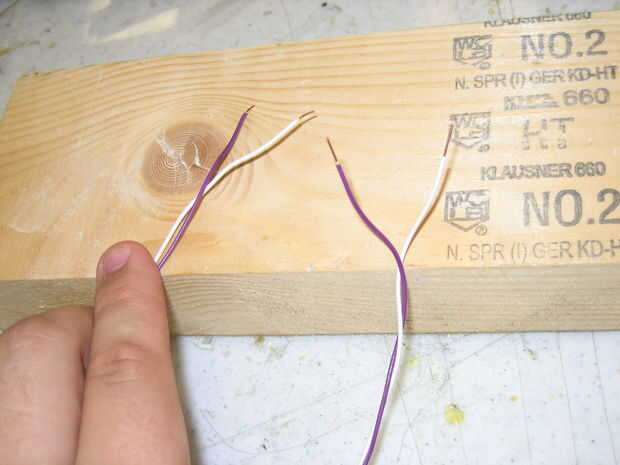

Estoy usando cable CAT5 viejo, sin chaqueta, para mi el cableado. Cualquier cable de núcleo sólido fino debería funcionar. Tomo el CAT5 y separar en pares de color o "giros" de alambre de gancho-up barato. Corte una longitud de 14" de un giro. Debe tener dos cables trenzados entre sí. Desdoble de los extremos aproximadamente 1,5 pulgadas. Tira de 1/4" de aislamiento de los cuatro extremos.

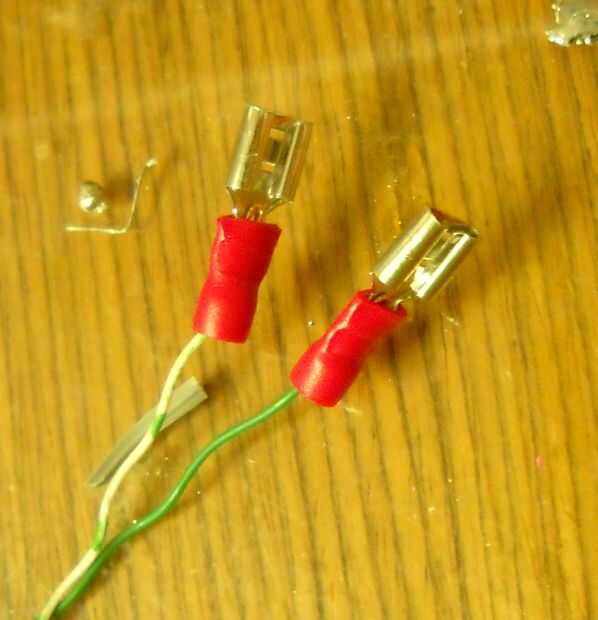

Poner dos los conectores crimp hembra en un extremo de la torcedura (uno para cada cable). Utilizando la herramienta de la encrespadura, prensar los conectores firmemente en el alambre. Prueba para asegurarse de que los extremos estén apretados no son trabajo suelto.
Paso crítico: De prueba cada acabado de continuidad con un multímetro. Debe ser continua desde el extremo pelado del alambre al metal en el conector de presión. Si uno no se hace correctamente usted pasará horas depuración por qué las cosas no están funcionando. Palabra a los sabios.

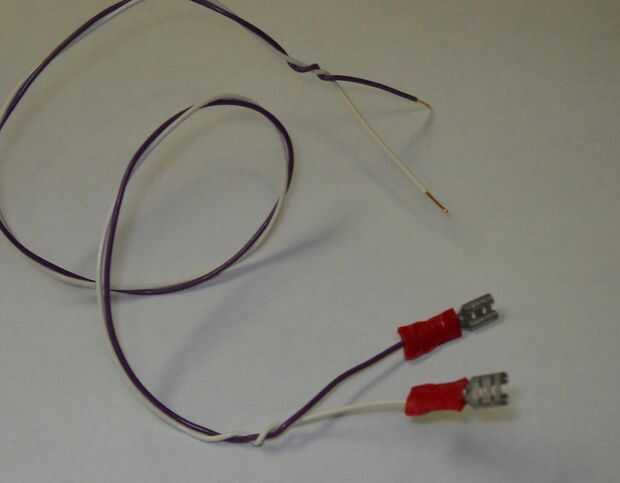

Hacer 10 de estos arneses de cableado.
