Paso 6: Cableado parte #2

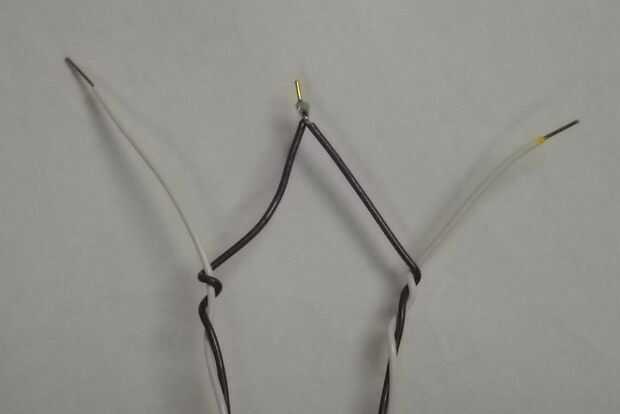

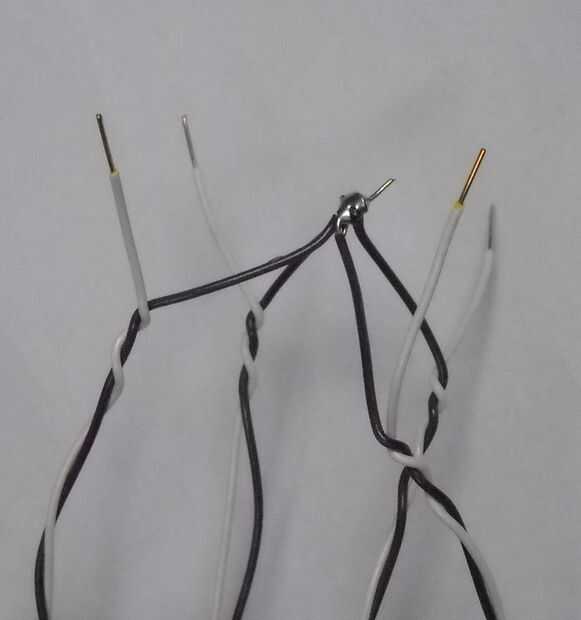

Para empezar, observando los rastros de circuito, noto que la parte izquierda y abajo parte del rastro y arriba y derecha un rastro. Es lógico, uno no puede ir hacia arriba y hacia abajo (o izquierda y derecha) al mismo tiempo. Para simplificar el número de agujeros para perforar y soldar, combinar estos dos arneses de cableado en uno que tiene un punto combinado. Para ello, envolver un alambre alrededor de la base de la otra y luego soldarlos juntos. Para los botones 1-4, tenga en cuenta que tienen un punto común para hacer lo mismo - cuatro arneses de cableado conectados con 1 punto en común. Esto variará dependiendo del modelo de mando.

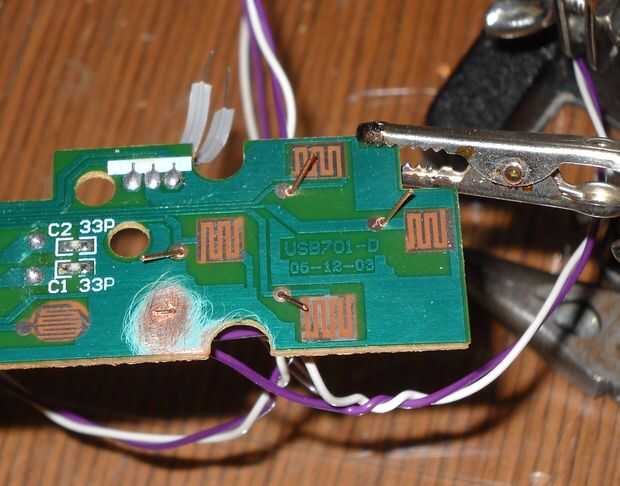

Inserte un cable de uno de los arneses de la parte posterior por lo que se pega para arriba a través de la Junta en el lado de la placa de circuito. Doblar ligeramente el alambre para que no saque inmediatamente. A veces pongo una gota de hotglue en la parte posterior para proporcionar soporte mecánico y para mantener los cables de soporte hacia fuera inmediatamente.

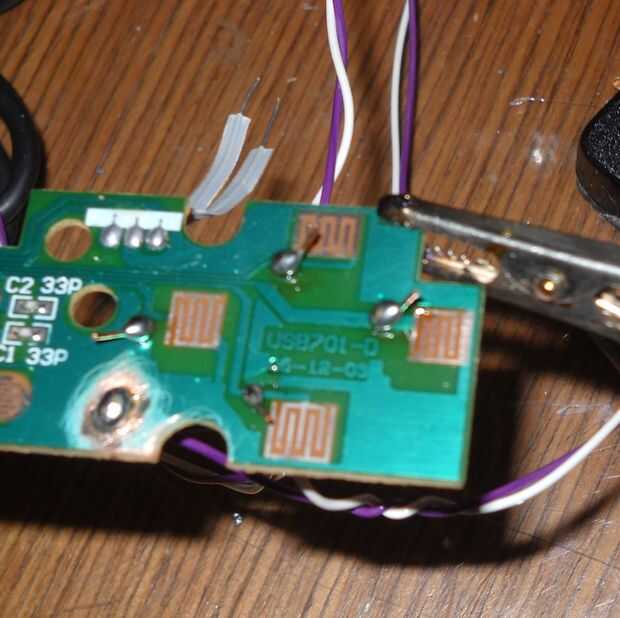

En la parte superior (para cables de pad a través de la prueba):-aplicar el soldador a la zona donde el cable entra a través de la Junta. Después de un par de segundos, aplicar la soldadura. Debe formar una capa que recubre la almohadilla de prueba y mantiene el alambre. Retirar el soldador. Una vez que la soldadura esté fría, cortar el alambre extra con el cortador diagonal.
Para cables de conexión de seguimiento: doble el alambre hacia abajo con los alicates. Necesita tanto contacto con el cobre rastro posible. Tiene que ser tan horizontal como sea posible (paralelo a la traza). Aplique el calor a la traza en el tablero y presiona el alambre y el rastro junto con un pequeño destornillador o alicates de punta delgada. Se aplica la soldadura mientras se aplica presión con el destornillador. Una vez aplicada la soldadura, quitar la plancha y luego retire el destornillador si parece que está llevando a cabo juntos. Estos son muy frágiles, así que ten cuidado.
Prueba de todo. Véase la nota abajo.

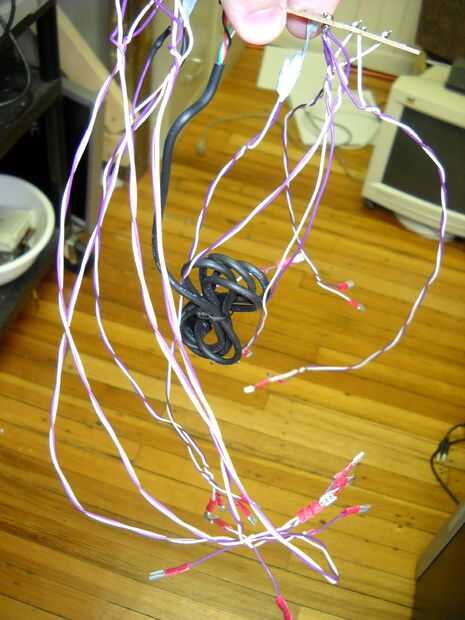

Repita estos pasos para todos los cables hasta que todos los cables están conectados con éxito para el gamepad.
En algunos casos es bueno la lata el alambre o los rastros. Esto puede facilitar la adherencia. Para la lata, aplicar soldadura al alambre y los rastros individualmente para que sean de color plateado. Luego presione juntos (con pinzas) y calentar con la plancha. La soldadura debe fundirse, retire la plancha. Deben unir las piezas.

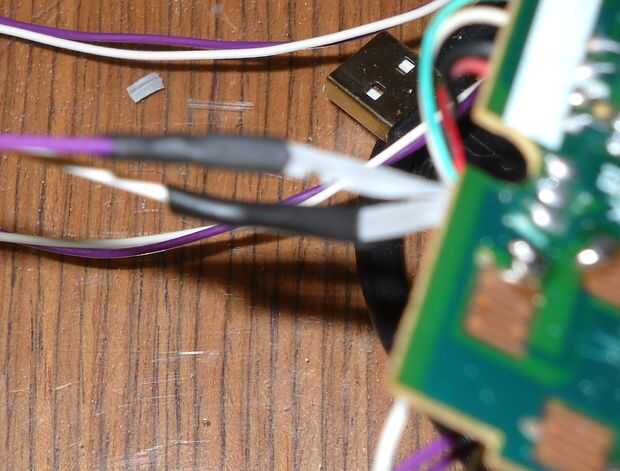

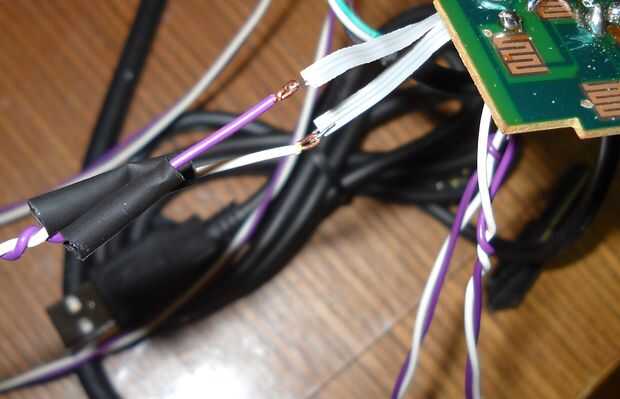

Para los botones de disparo (#5 y #6), doblar los extremos de cable del arnés de cableado en ganchos con alicates de punta delgada, y doblar los alambres rechonchos de los botones de disparo en ganchos. Poner 1/2" pieza de tubería de encogimiento de calor sobre los cables del arnés de cableado. Vincular los ganchos, luego rizar en su lugar con los alicates. La soldadura de los cables. Mueva el tubo termo retráctil sobre la soldadura común. Calor rápido con la pistola de aire caliente para hacer un buen sello. Esto evita que los cables de disparo tocando accidentalmente.
Un error común que se produce en este paso es cuando el núcleo de resina de la soldadura se conecta a una superficie, proporcionando así un aislante. Por ejemplo, la almohadilla de prueba estará cubierta por una capa pequeña de plástico y la soldadura se adhiere al alambre, pero el cable y el circuito en el pad están eléctricamente separados. Es bueno probar con el multímetro antes de probar en el equipo. Para solucionarlo, calientan la mala soldadura conjunta con la plancha durante unos diez segundos. En los rastros, lijado a veces el flujo de la resina apagado con papel de lija también ayuda.
Ver el siguiente paso sobre la prueba. Pasando por el proceso de pruebas después de cada dos o tres conexiones a la Junta es muy recomendable. Ayuda en la búsqueda de conexiones que son malas comienzos en.
