Ratón de pie operado (9 / 12 paso)

Paso 5: modificaciones de ratón

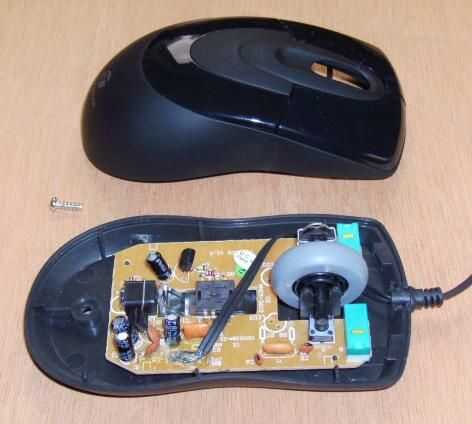

foto 1: quitando un tornillo permite que el extremo de la tapa al ser levantada luego desprendió la base. Nota la verde rectangular, haga clic en los interruptores y el interruptor del eje de la rueda de desplazamiento. La placa de circuito fácilmente se levanta, que permite que la rueda de desplazamiento para eliminarse.

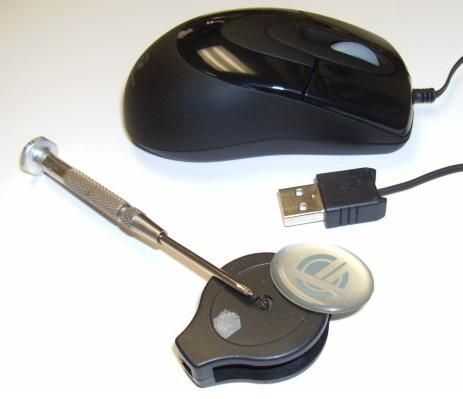

Foto 2: el carrete del cordón puede descartarse si desea quitar un tornillo y lo palanca a abierto.

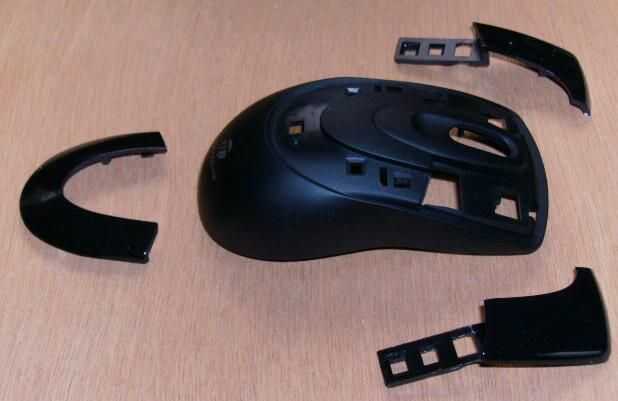

Foto 3: piezas plásticas exceso presión de la cubierta.

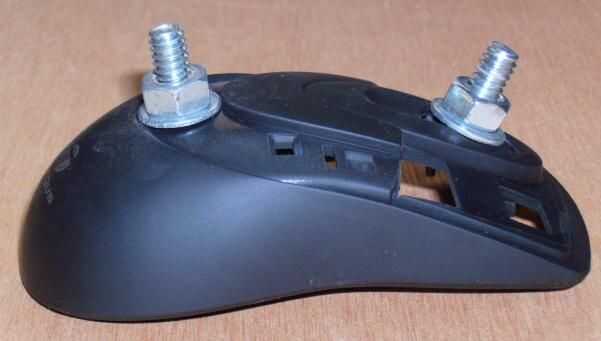

Foto 4: Two1/4 de pulgada diámetro cabeza hexagonal pernos, arandelas largo, una pulgada dentro y afuera, entra a través de aberturas existentes, perforado cuadrado uno a tamaño.
Foto 5: parte inferior de la placa de circuito muestra los dos motor fuera de borda suelde las conexiones de cada interruptor click. Una longitud de alambre trenzado de la conexión es soldada a cada uno. Interruptores pueden dejarse en su lugar, pero me unsoldered y quitado, y el interruptor de la rueda de desplazamiento, para posible uso en otro proyecto.

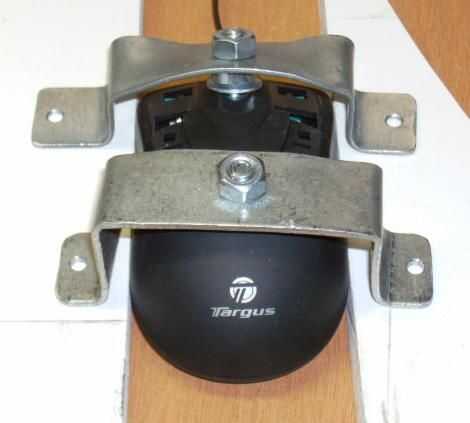

Foto 6: desechos del material de Junta de pie ayudan a flexión dos soportes de montaje de la tira de chapa de 1 pulgada de ancho, 0,080 pulgada de espesor. Los soportes, en forma de ratón montado, posicionará ombligo mágico del ratón justo debajo al ras con la superficie superior del tablero de pie. Arandelas y tuercas Fije los soportes a la cubierta del ratón.
