Paso 2: Prender la caza
Son simplemente un botón entre un 5 V "de carril" y los pernos de la salida.

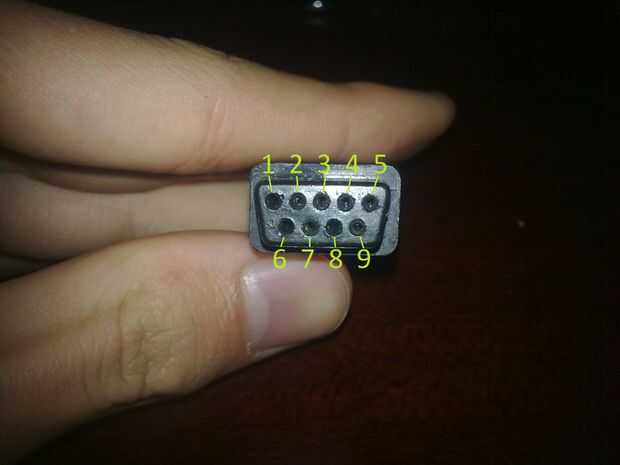

Cada controlador tiene un arreglo de pines de salida aunque la posición de lo 5v "carril" es común a todos. Pasando por la clavija de numeración en la imagen 1 el 5 V "carril" es en el pin 7.

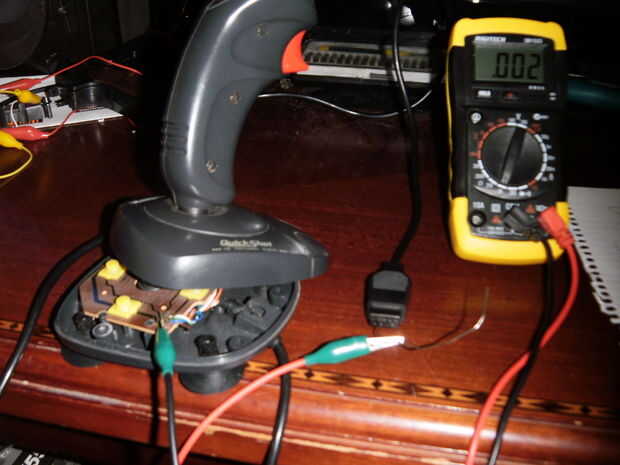

La forma más fácil de trabajar que pin se refiere a qué botón es para enderezar dos clips de papel puestos uno en pin 7 y uno en el pin 1. conectar un multímetro en los clips de papel y prueba todos los joysticks funciones (fuego, izquierda, derecha, arriba y abajo) si se realiza una conexión, escriban el número pin y la acción que causó la conexión.
Repita el paso anterior moviendo el clip de papel (actualmente en pin 1) a cada uno de los otros pines en el conector.
Nota: no es inusual para un pin no hacer ninguna conexión (sólo los controladores que utilizan una gran funcionalidad todos los pernos)
De mis pruebas he encontrado lo siguiente:
1-
2 - derecho
3 - izquierda
4 - espalda
5 - hacia adelante
6-
7 - 5V
8-
9 - fuego
Algunas cosas en cuenta:
Los pasadores en blanco de arriba se pueden ver en la imagen, pernos 1,6,8 mira para tener un mayor diámetro que los otros pernos, esto podría ayudar a reducir tiempo de la prueba
Los botones de fuego en mi joystick son realmente el mismo botón que significa con mi controlador como es, no podré hacer clic derecho.
Crear un diagrama de pines y aferrarse a él. Sería útil este último
