Paso 2: Circuito inicial modificaciones

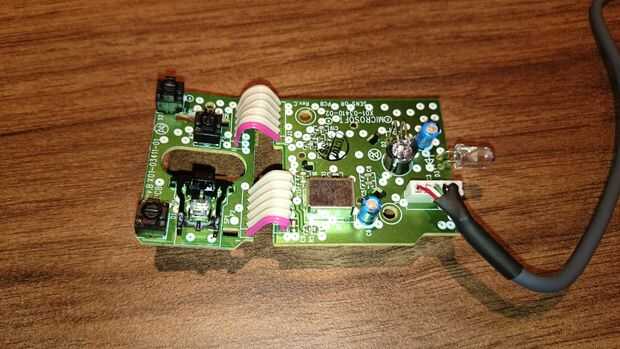

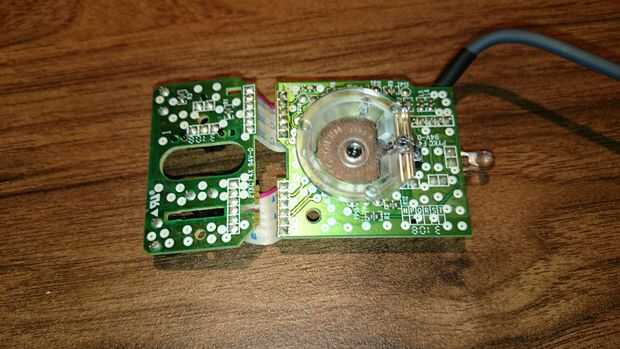

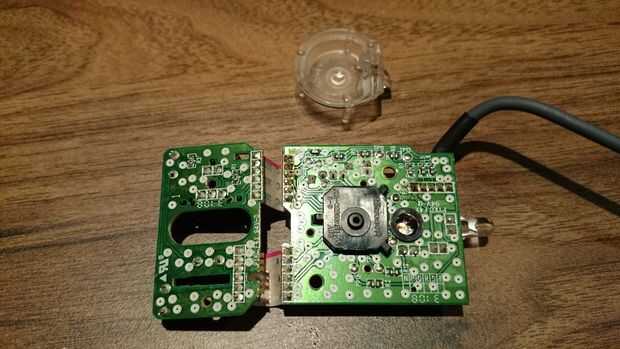

Ahora tenemos nuestras manos en el tablero que tenemos que conectarlo a nuestro microcontrolador. Para ello podemos o bien utilice el cable existente (USB) en mi caso y un zócalo apropiado del alambre o podemos reemplazar este cable con algunos de los nuestros. También debemos determinar la función de cada uno de nuestros cables nuevos. Esto se hace simplemente usando una continuidad multímetros y resolver qué conexión en el tablero está conectado a que en el USB (o PS/2) pines. El cableado original puede verse en la primera imagen superior y funciones son, de izquierda a derecha, como sigue:
- Rojo: Vcc (pin 1 del USB)
- Blanco: Datos (pin 2 del USB)
- Verde: Reloj (pin 3 del USB)
- Negro: Gnd (pin 4 del USB)
- Negro: escudo

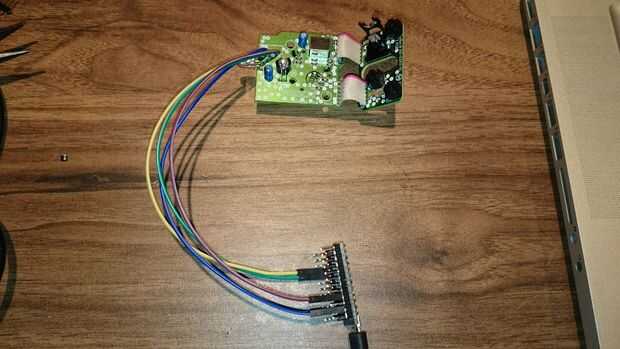

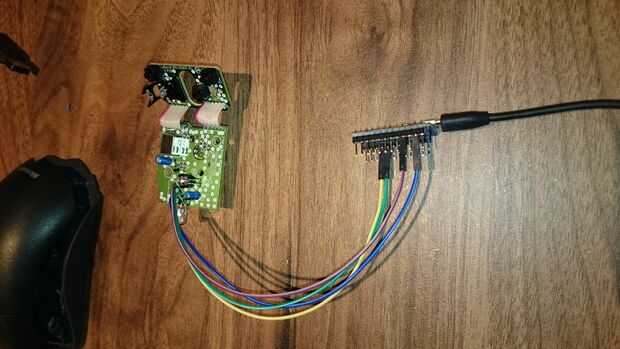

Elegí a desoldar la forma existente de cable la Junta y sustituirla por algunos cables con conectores de Dupont ambiente Arduino. También decidí no conecte un cable a la conexión de apantallado como no es estrictamente necesaria. Luego conectamos el ratón a nuestro microcontrolador de elección, un clon de Arduino Leonardo Nano en este caso, como sigue:
- Ratón Vcc a Arduino Vcc
- Ratón Gnd a Arduino Gnd
- Reloj del ratón a Arduino Pin 6
- Datos de ratón a Arduino Pin 5
