Ratón óptico silencioso (No de color rojo brillante luz) (4 / 4 paso)

Paso 4: Poner el LED nuevo y volver a montar

Tomando nota de la polaridad del diodo LED (tanto tiene una abolladura pequeña en un lado, es el cátodo, el plomo negativo), doblar los pines en el IR nuevo llevaron la misma manera es en el rojo led, ponga la tapa negra y soldadura en el PCB.
Prueba si el ratón está funcionando bien. Si es así, vuelva a montar y disfrutar de su silenciosa ratón IR!.
Si no funciona, asegúrese de que el LED se enciende realmente usando una cámara infrarroja y también, tiene que ser muy brillantes, algunos más viejos menos potencia LED trabajaría con el ratón.

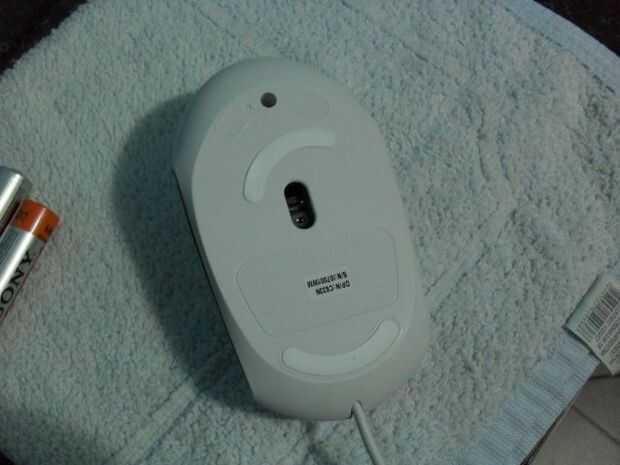

¿La primera imagen muestra el ratón con la IR led, y sí, está trabajando, ver?
ninguna luz roja = éxito!
La segunda imagen muestra el ratón en una cámara de infrarrojos.
