Paso 4: teclado

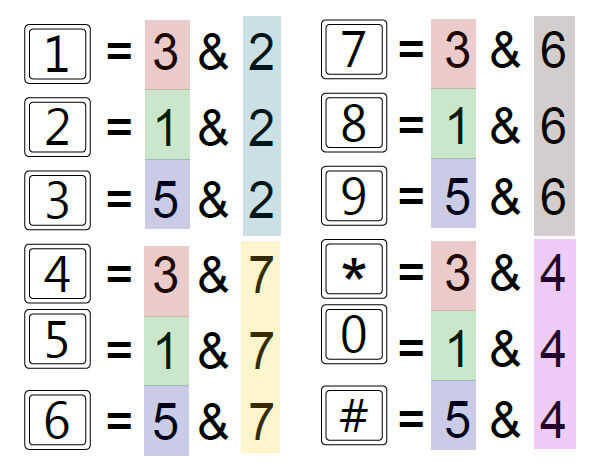

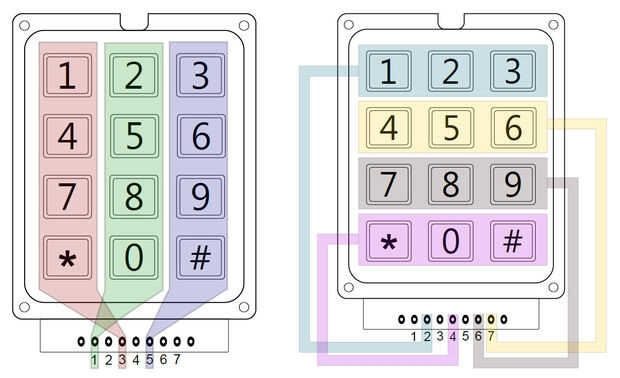

Si no entendemos cómo funcionaba el teclado, sería muy confuso. Básicamente, en lugar de tener 12 pines separados para cada tecla, un teclado de tipo de matriz utiliza un arry dimensional 2 para describir cualquier movimiento número dado. Por ejemplo, accidente cerebrovascular número '5' es una combinación de la columna 2 (Pin 7) y la fila 2 (Pin 1). Cuando Arduino recibe una señal simultánea de pin 7 y el pin 1 que deduce que ha sido presionada esa tecla 5. ¿Inteligente EH?

* Observa que no existe ninguna conexión de 'tierra' *

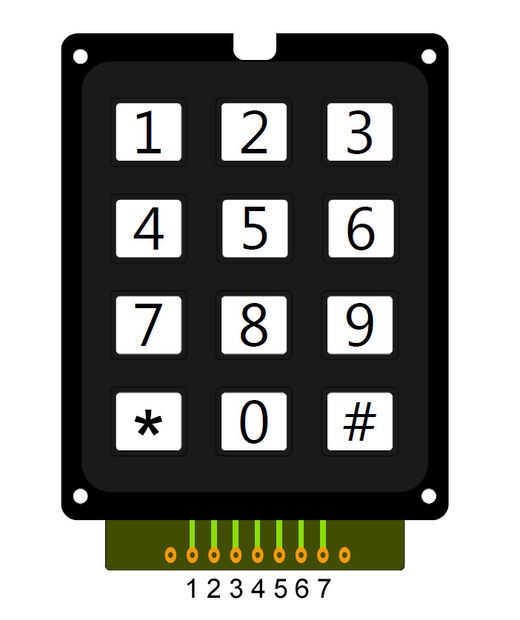

Clavijas de salida del teclado:

...... Ignorar los pasadores primeros y la últimos como no hacen nada.

1. ....... A0
2. ....... A1
3. ....... A2
4. ....... A3 (compartido con interruptor de palanca)
5. ....... A4
6. ....... A5
7. ....... D6
