Paso 3: Construcción de tablero
La junta fue grabada usando el cloruro férrico en un baño de agua para acelerar la reacción. A pesar del potencial del cloruro férrico de desordenar, prefiero usarlo porque la reacción química de la aguafuerte no libera gases. Después de corrosión la junta fue revestido con TP 065E solución de plata y luego fue perforado.

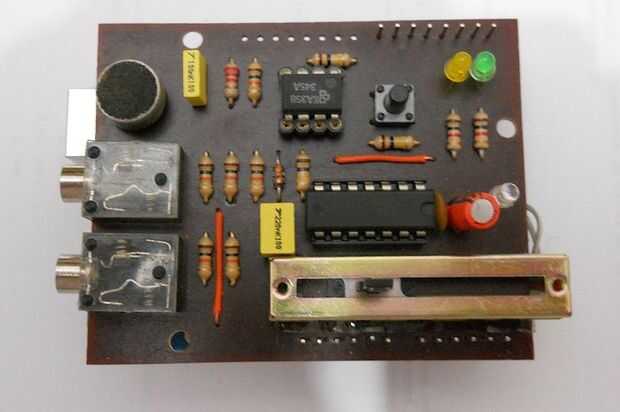

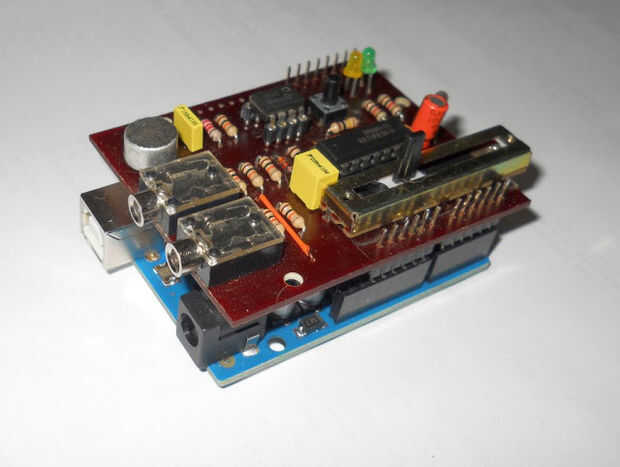

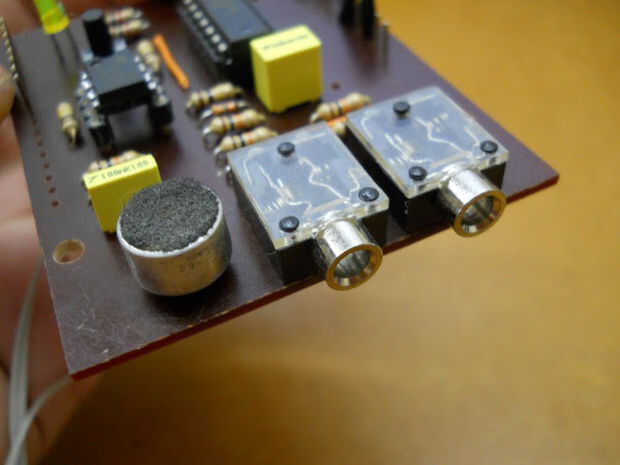

A continuación, los componentes han sido soldados a partir de las resistencias y los condensadores, seguidos por las tomas de IC, después de que los componentes más altos han sido soldados.
Nota: Debido a la falta en la acción local, el prototipo recibió un potenciómetro diferentes.

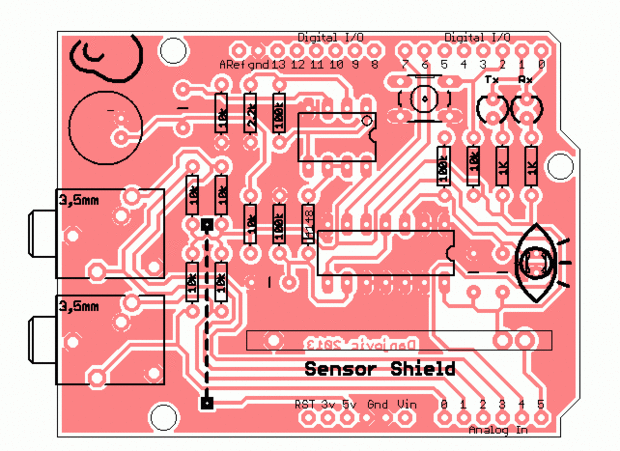

Con un multímetro que las conexiones han sido probadas. Siempre hacerlo antes de encender las cosas porque nos salva de muchos problemas. Por ejemplo he encontrado un corto circuito provocado por una pista que estaba demasiado cerca de las pastillas de dos resistencias, pero no fue notado en la herramienta de dibujo del PCB.
(Nota: la Junta disponible en los archivos ya tiene esta corrección)
