Paso 3: Dimensionar el CAD

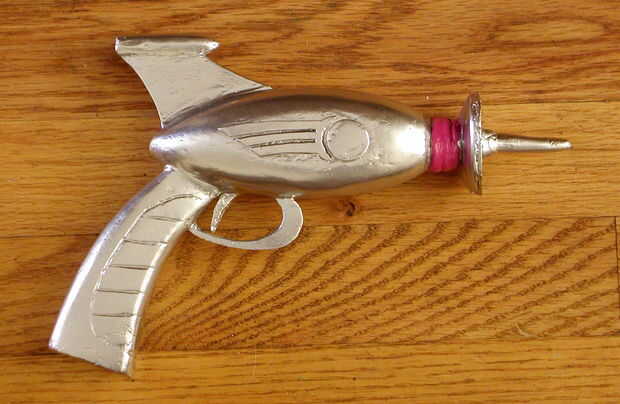

Con un modelo a escala completa, podría tomar dimensiones directamente de él. Pero hay una técnica mejor; como una combinación de control de referencia y la cordura, tomar la imagen más plana del reborde se puede (pegar mi cámara lo más lejos posible y acercar) cuadrados que (yo uso Gimp estos días) y que se importan como una imagen de referencia.

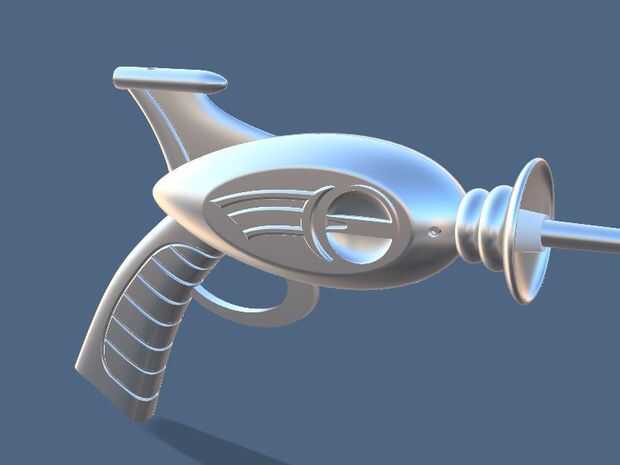

Fusión 360 tiene una función muy útil donde una imagen de referencia puede ser normalizada a la escala del espacio de trabajo simplemente haciendo clic en un par de puntos de referencia.
Por supuesto existen otras aplicaciones de CAD por ahí. Incluso puede hacerlo en un modelador poligonal. CAD tiene ciertas ventajas en el enfoque, sin embargo. Los métodos de CAD son generalmente adecuados para hacer los agujeros para pernos, centrado de los objetos entre sí, apareamiento de caras... y las tareas más técnicas como comprobar el juego libre. Y fusión 360 es un programa muy amigable hacia el aficionado y la pequeña empresa.
Una regla que tengo; modelo todo. No tiene que ser en mucho detalle si no vas a fabricarlo usted mismo, pero incluyendo todos los medios de piezas que realmente puede comprobar para ver que todo trabajar juntos.
