Paso 3: Diseño del circuito eléctrico

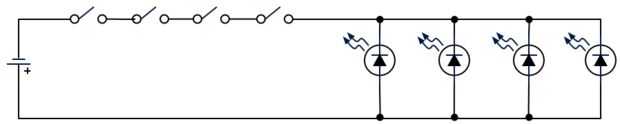

Vamos a pensar sobre el circuito eléctrico que vamos a dibujar en la Paku-paku. La versión simplificada del circuito que estamos haciendo se muestra como en la primera figura. Cuatro interruptores en serie y cuatro LEDs en paralelo. De diseño como este, los LEDs de la Paku-paku se encenderán sólo cuando todas las esquinas cerraron.

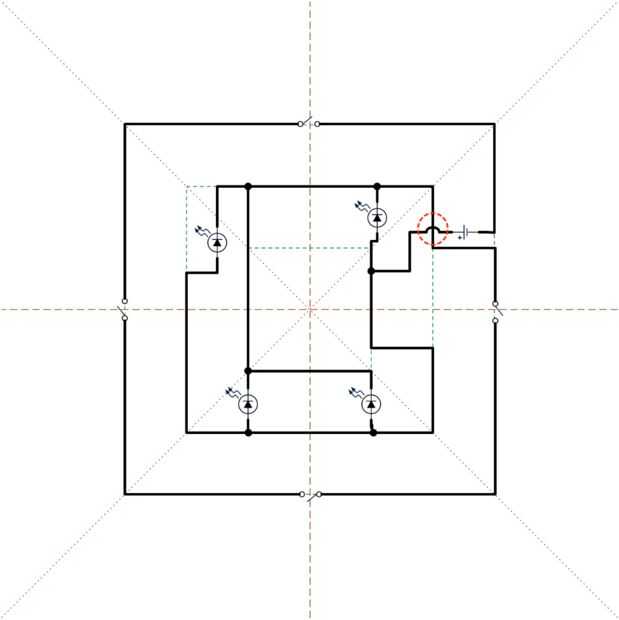

OK, entonces, ¿cómo podemos realmente dibujar este circuito en la Paku-paku? Esta parte podría ser la parte más difícil en este instructables, pero las líneas que se muestra en la figura segunda hará mucho para ayudar. Las líneas naranja y verticalmente representan las separaciones físicas entre las esquinas de Paku-paku y ésos dibujado diagonal representan los pliegues en cada esquina. Las líneas verdes son sólo los guías para ayudar a dibujar el circuito, y realmente puede dibujar estas líneas verdes sobre Paku-paku si crees que ayuda. Ahora, veamos la tercera figura, que muestra el circuito transformado que es el mismo circuito eléctrico que en la primera figura. El punto es el círculo rojo, donde tienes que salvar las líneas intersectadas. Este puente no se puede hacer con Magic marker, así que tenemos que dejo abierto por ahora. Estamos viendo la solución de cómo hacer el puente más adelante.
