Paso 4: Marque los puntos donde los tableros a instalar
Vamos a colocar las tablas como se muestra en la primera foto con círculos rojos. Antes de que pasemos al dibujo del circuito, necesitará marcar pines que vamos a utilizar en el papel.

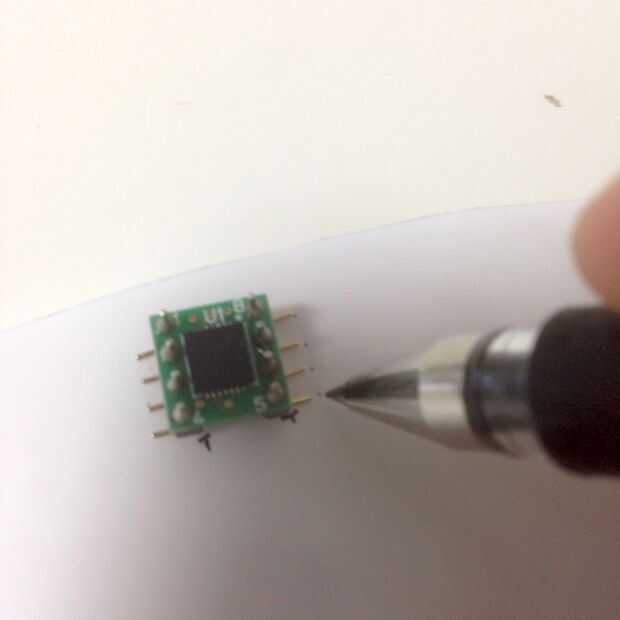

Para el acelerómetro, que vamos a utilizar pin #1 (Vcc), #2 (habilitar), #3 (GND), #5 (comprobación automática) y #8 (Z hacia fuera), marca tan sólo estos pines.

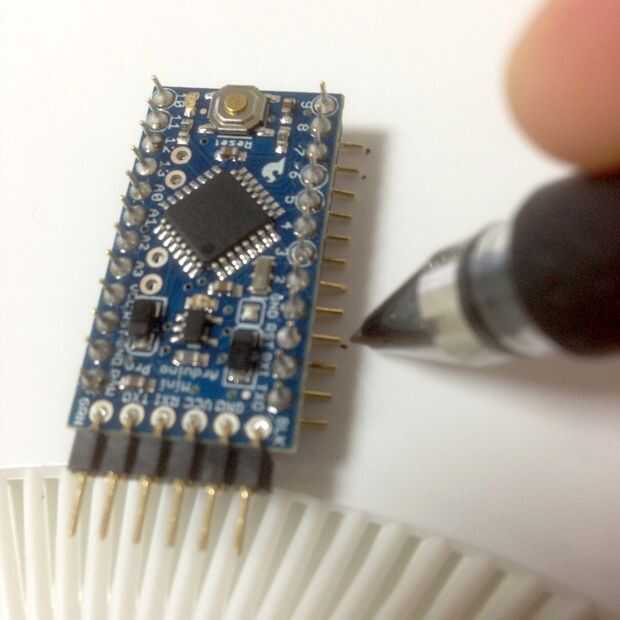

Y para Arduino, vamos a utilizar Vcc, GND en ambos lados, A0, #8 y #9. Marcarlos como hiciste con el acelerómetro.

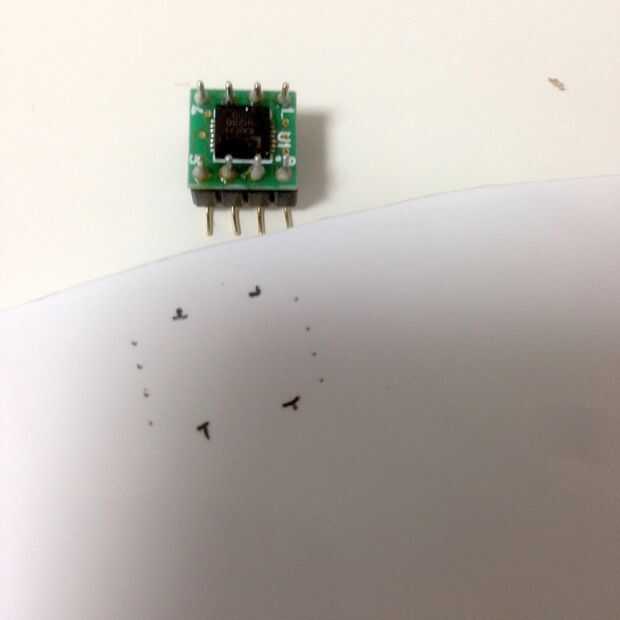

No te olvides de añadir puntos de guías para la posición de tableros que podemos colocarlos más fácil después.
