RC coche Anti-Crash sistema usando Arduino (3 / 10 paso)

Paso 3: Abre

The Basics:

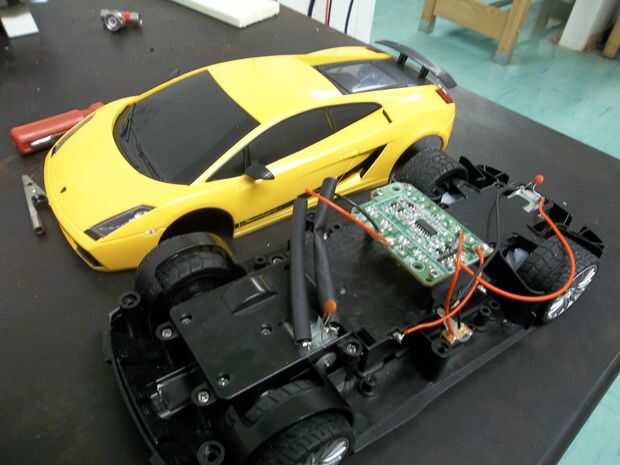

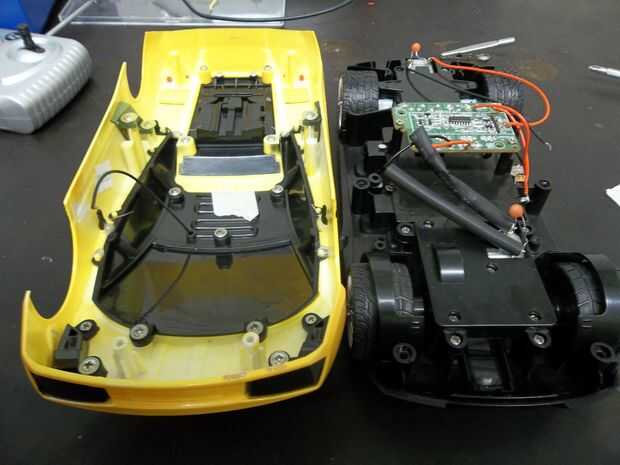

El coche abierto sin demasiados problemas, sólo tenía un par de tornillos en la parte inferior. Sin saber realmente qué esperar, me sorprendió de ver cómo sencillo una configuración de coche realmente empleada. Esencialmente hay tres partes principales; la placa de circuito, el motor de accionamiento DC rueda trasera y el motor de la C.C. usada para dar vuelta. Trataré en más detalle en el siguiente paso.

El Control remoto:

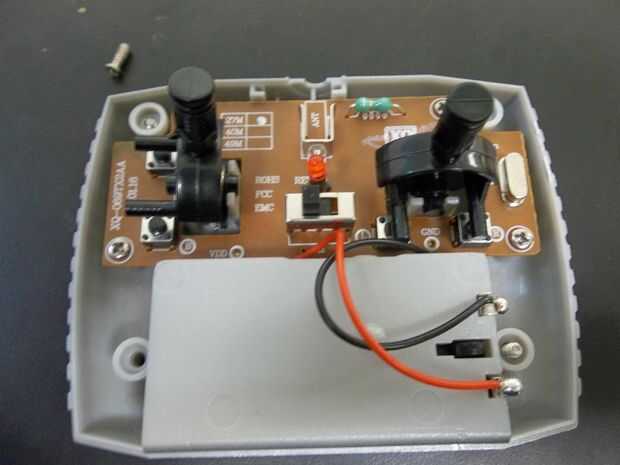

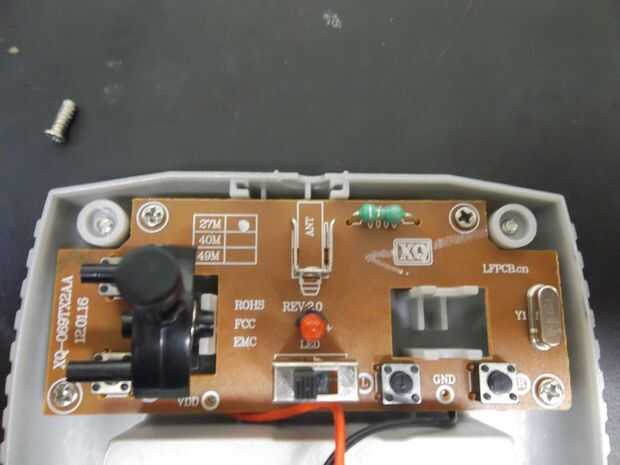

Abrí también el control remoto para ver qué tipo de entrada el coche le esperaba. También tenía un conjunto relativamente simple hasta, cada control dependía básicamente de dos interruptores. Por ejemplo, con el fin de controlar la dirección Pulse el interruptor correspondiente a la dirección deseada.

Puesto que el coche no tenía velocidad variable o la dirección, llegué a la conclusión que el coche es muy probable que trata lógica digital. En otras palabras, yo estaba esperando para ver los voltajes solía ir alta o baja.
