Paso 4: Análisis de los interiores de la

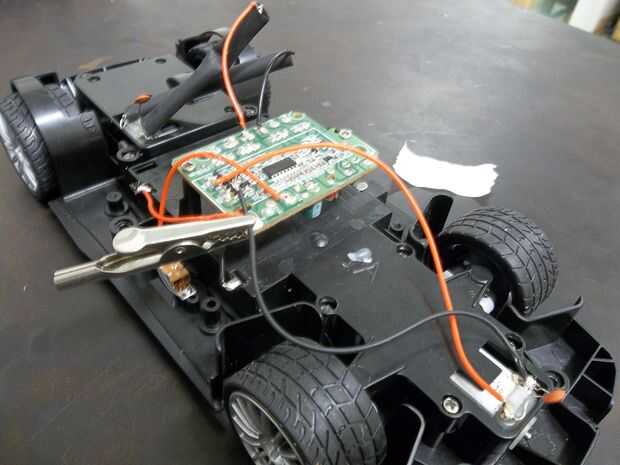

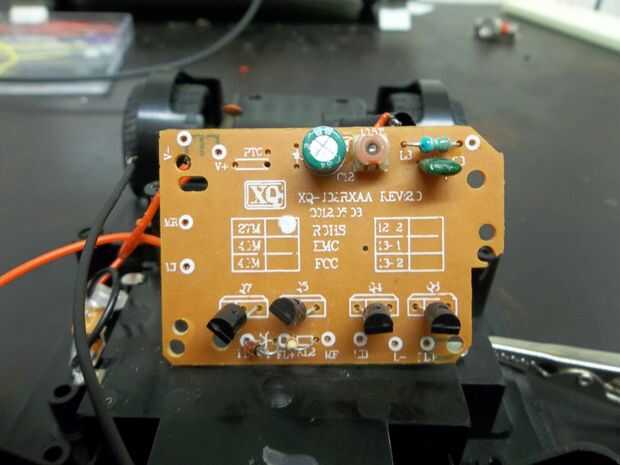

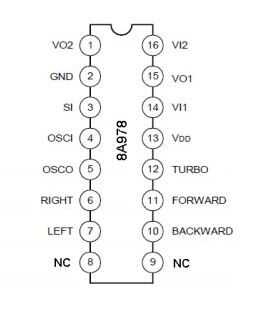

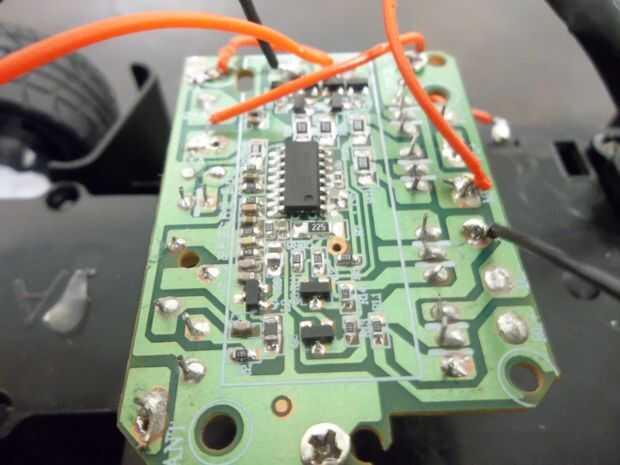

Una vez dejé el coche abierto he intentado trabajar en cómo los motores de la C.C. fueron siendo controlados. Decidí buscar el chip colocado en el centro de la placa de circuito para ver exactamente lo que hizo. Descubrí que es un chip receptor con cuatro pines usado para controlar la dirección y velocidad. Los bancos la placa de circuito, vi el par de puentes de H utilizado para conducir el Motors.They DC básicamente proporcionan suficiente corriente para asegurarse de que los motores funcionar. Un poco más adelante a hablar sobre puentes de H.
Los motores:

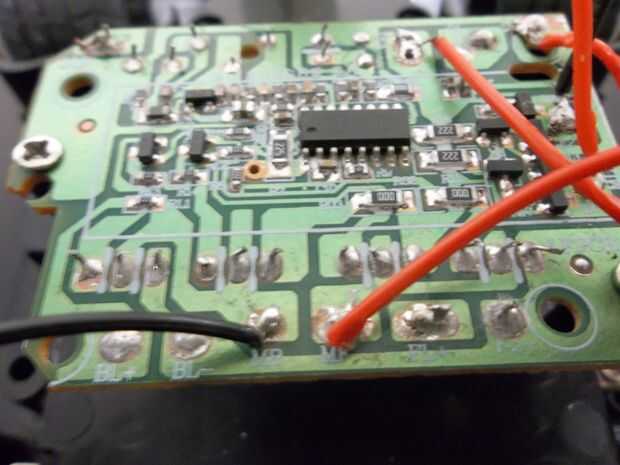

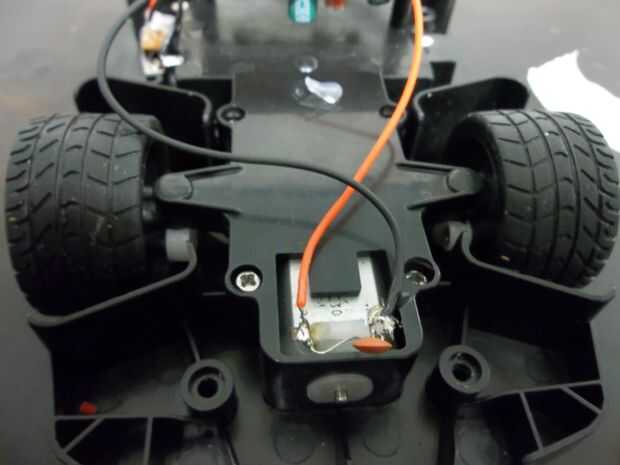

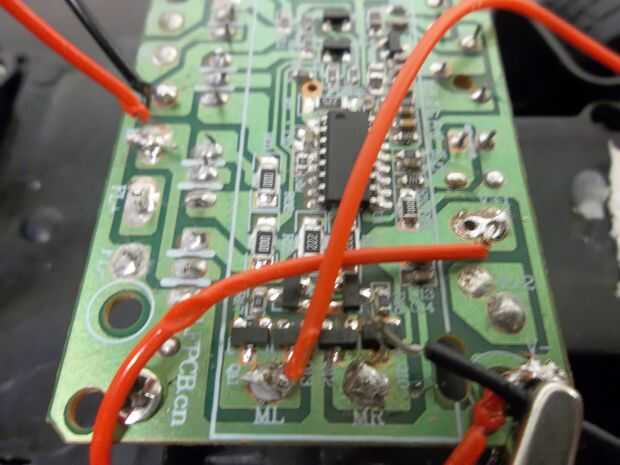

Mirar en la placa de circuito de cerca, vi que tenía una conexión de corriente y tierra va a la batería. Las otras conexiones se fueron a los motores. Cada motor fue conectado a la placa de circuito de dos alambres (una negra y otra roja) y cada cable fue etiquetado según su función. Por ejemplo uno de los cables fue etiquetado MF para movimiento de avance (por mi mejor suposición).
La configuración global:
Mi mejor suposición de cómo funciona el coche es que esencialmente utiliza el receptor para procesar señales desde el control remoto. El receptor envía un par de señales de alto o bajo para cada motor de corriente continua.
