RC helicóptero cuadrotor (24 / 37 paso)

Paso 19: Placa superior

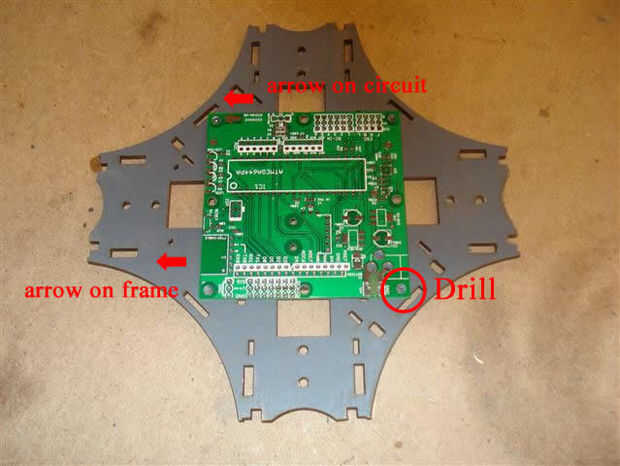

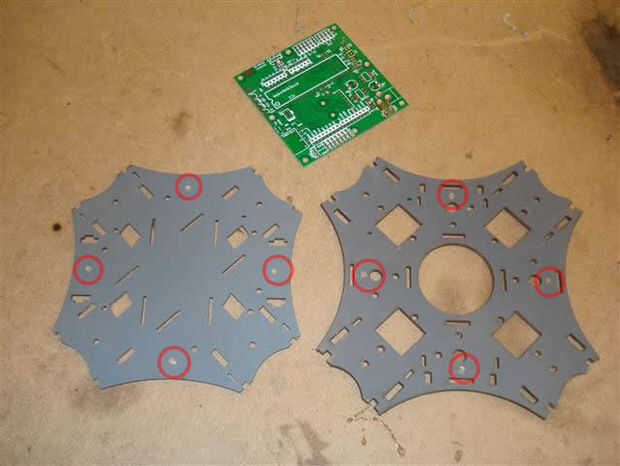

Asegúrese de que tiene una forma de montar la placa de circuito. Usted puede diseñar el circuito a montar en los orificios ya previstos en la placa superior, o perforaciones en la placa sí mismo. Mi circuito utiliza ranuras para adaptarse a cualquier plaza de patrón de montaje. También tengo otro diseño que he preparado mi placa superior para.

Si taladra en la placa superior, puede perforar el mismo en la placa inferior puede utilizar separadores con esos agujeros.

Tornillo en todos los separadores (tengo extras ya que he comprado dos kits de marco).

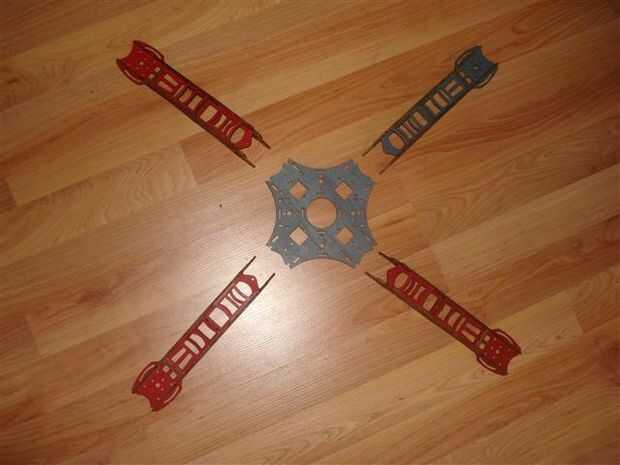

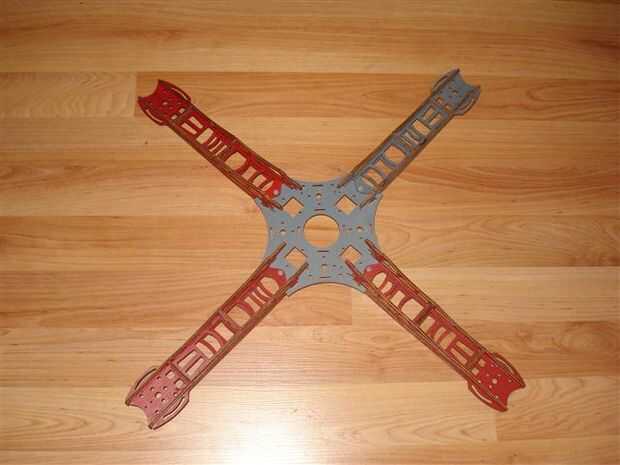

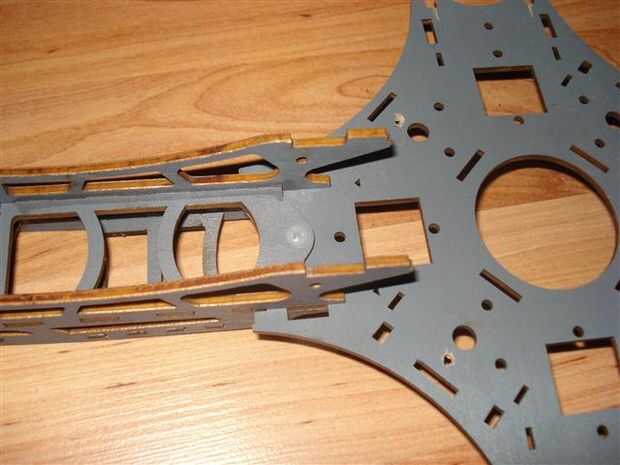

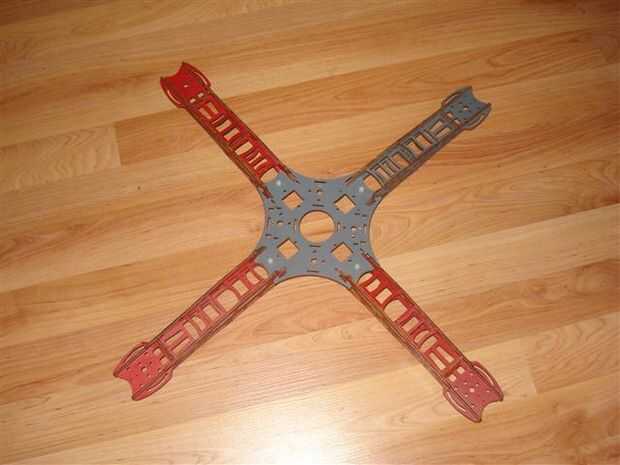

Cada pieza de brazo se desliza en la placa superior. Debe haber tres brazos rojos y uno que es gris. El gris es el "frente". La placa debe tener un lado con triángulos que indican la dirección hacia adelante. Así que asegúrese de que montar el brazo "frente" gris en la dirección de avance.

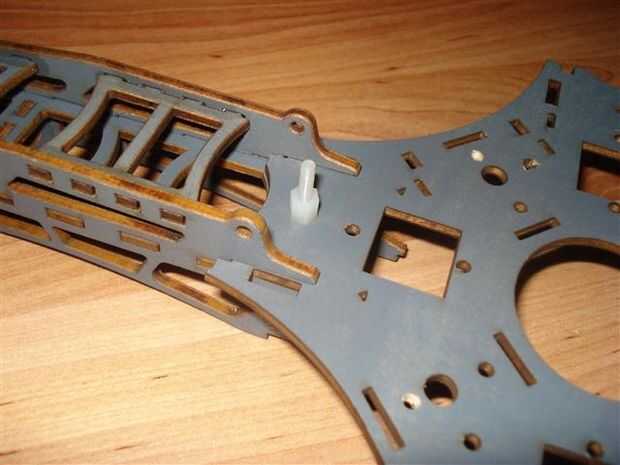

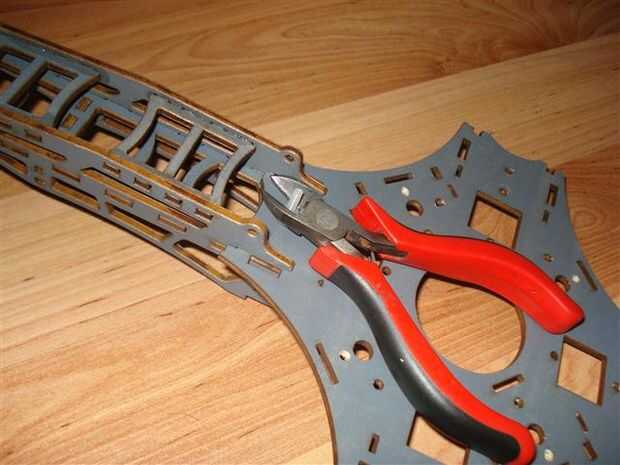

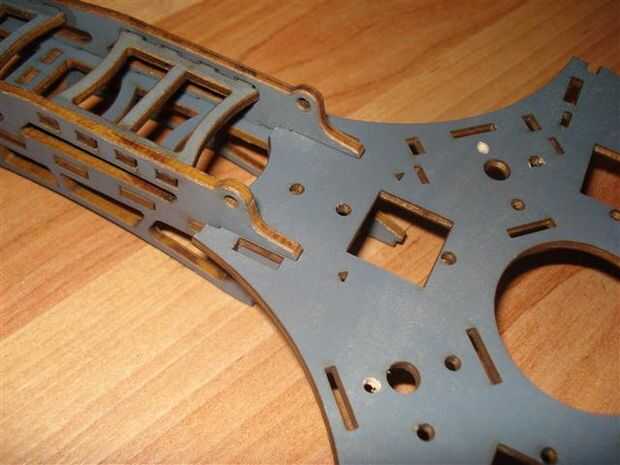

Debe haber un agujero para cada brazo que se alinea con un agujero en la placa. Coloque un tornillo y una tuerca aquí. Puede cortar el tornillo de nylon a una longitud apropiada que este paso sea más fácil y más agradable.
