RC helicóptero cuadrotor (2 / 37 paso)

Paso 2: Bala conector para soldar

Harás muchas soldaduras, especialmente con estos conectores bastante grandes. Estoy escribiendo esta sección debido a los conectores especiales que usaremos requiere unas técnicas especiales de soldaduras. Hay mucho de pasar actual a través de estos cables, y tienen que soportar choques y yanking sobre ellos. Así que usted debe hacer esto correctamente.

Usted necesita un soldador caliente buena para esto, puesto que los conectores son bastante grandes y actúan como un disipador térmico.

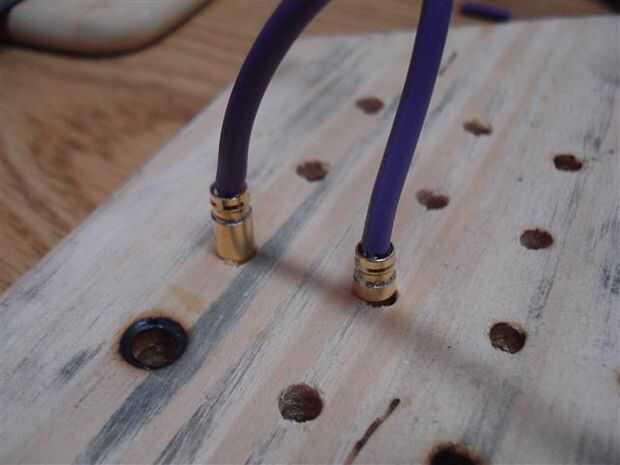

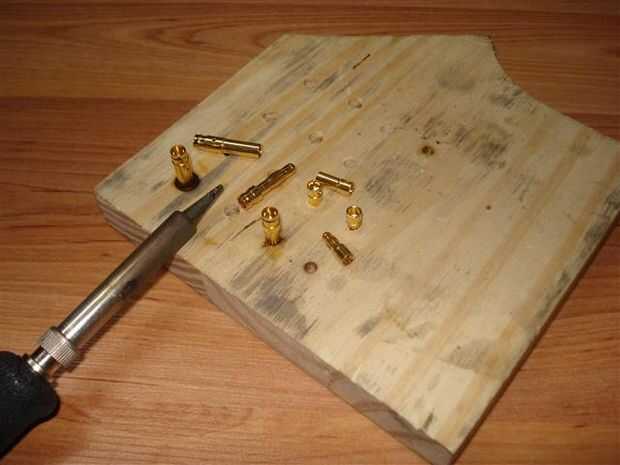

En primer lugar, tomar un pedazo de madera y perfore unos agujeros para sujetar el conector mientras que la soldadura. Esta es su plantilla de soldar.

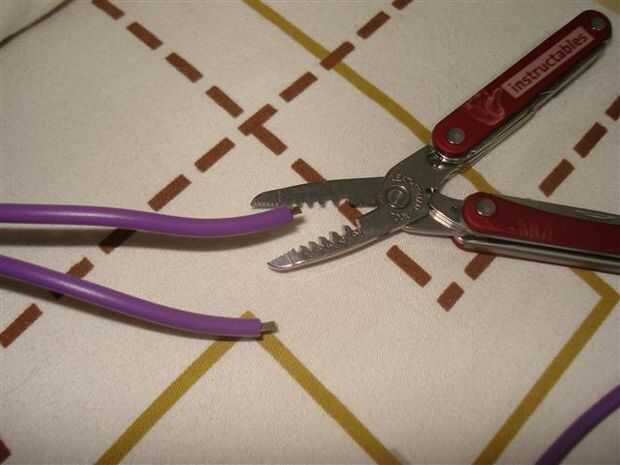

Pele el alambre, la longitud del alambre expuesto debe ser tan larga como la cavidad en el extremo del conector. Si se soldar los conectores de 4mm con la carcasa del polarizado, asegúrese de que la vivienda va en primer lugar antes que la soldadura (ver fotos).

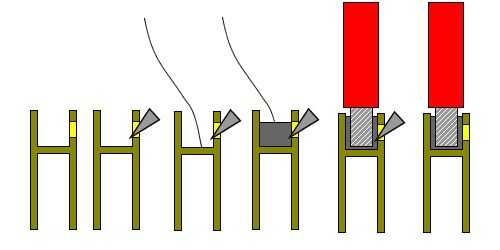

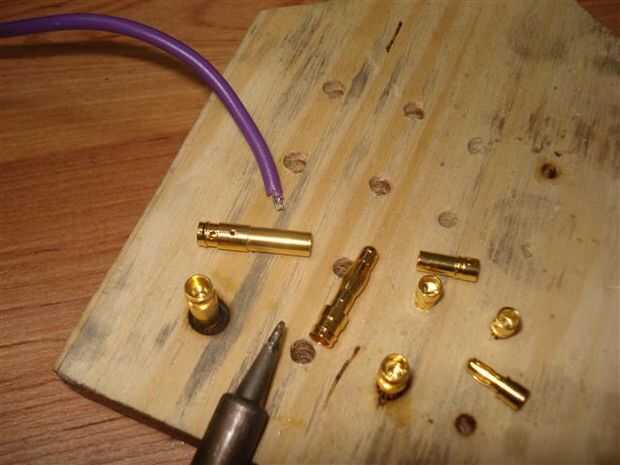

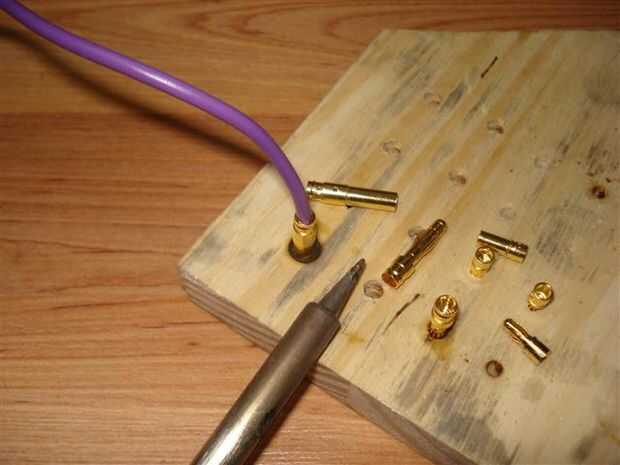

Coloque el conector en el agujero en la madera. Luego pegar la punta de en el agujero pequeño en el lado del conector. Rellenar la cavidad con soldadura (llene la cavidad cerca del 60%). Mientras que la soldadura esté caliente, poner el cable en la cavidad, continúe el calentamiento durante unos segundos hasta que esté seguro que el cable ha alcanzado equibrium termal con la soldadura y luego retire la plancha. Mantenga el cable todavía hasta que la soldadura se enfría y se solidifica.

Espere hasta que el conector entero está suficientemente frío al tacto. Limpie la Junta de soldadura con alcohol isopropílico.

Si está usando la carcasa de plástico, tire del cable en la carcasa hasta que el conector haga clic en la caja. Si no está utilizando la caja, utilice tubería de encogimiento de calor aislar el conector. Ver fotos.

También enlaces relevantes (no creado por mi):

• http://www.youtube.com/watch?v=B9yY9Kk4bEA
• http://www.youtube.com/watch?v=MnldHRtjre8
