RC helicóptero cuadrotor (30 / 37 paso)

Paso 25: Cableado Final

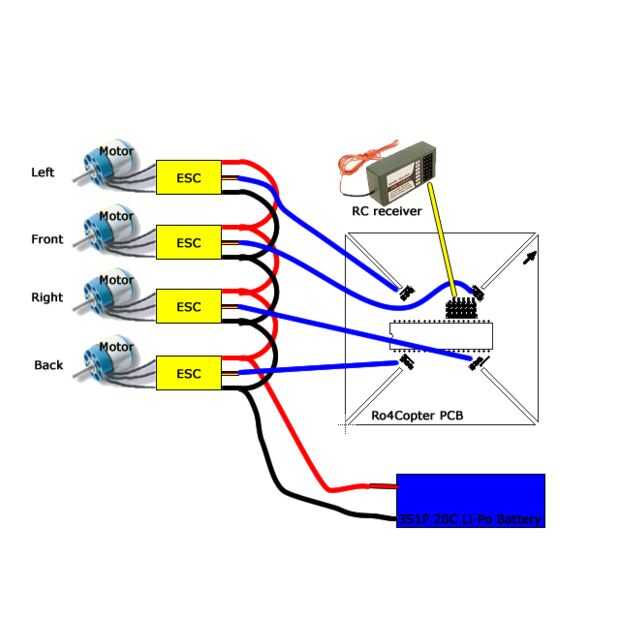

Enchufe los CES en la distribución de energía "araña", ver su polaridad.

Enchufe los cables de servo de cada salida en el circuito de controlador de vuelo. La ubicación adecuada para cada ESC debe indicarse en la placa.

Canal 1 a 6 del receptor de radio RC debe ir en la entrada de señal de RC correspondiente del controlador de vuelo. Asegúrese de que el receptor de radio RC funciona con 5V de la controladora de vuelo de alguna manera.

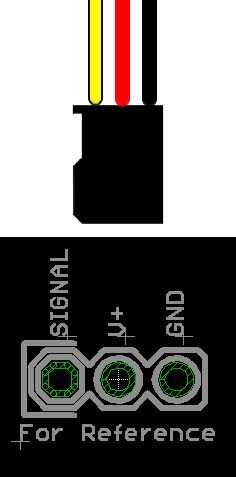

Por favor tenga cuidado, no conecte nada al revés. El PCB debe estar claramente etiquetado con la dirección en la que los cables del servo deben ser enchufe en.

Si usas mi diseño de circuito, por favor siga el artículo apropiado de la wiki para más detalles.
