RC helicóptero cuadrotor (7 / 37 paso)

Paso 7: Realizar la distribución de energía

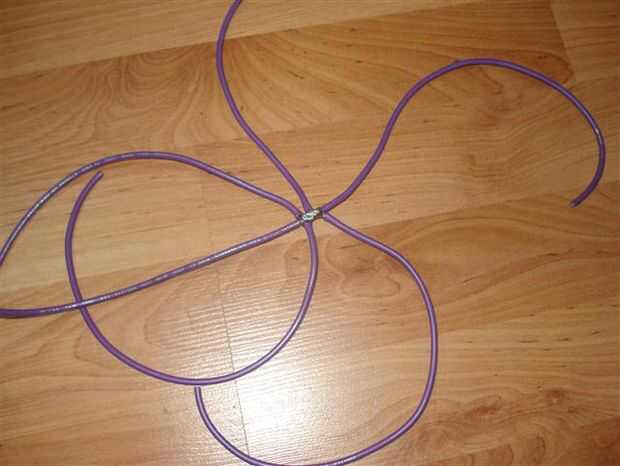

Es necesario dividir la energía de la batería en el cuatro CES. La soldadura de su alambre de 12 calibre en forma de araña para distribuir el poder. Necesita dos de estas "arañas", uno para positivo, para el negativo. Te sugiero que color código positivo rojo y negativo negro (o azul).

Un par de los cables debe ser significativamente mayor, este es el cable que conecta a la batería. He cortado este cable y colocó un par de conectores de 3,5 mm bala allí así que puedo cambiar el conector de la batería si decido comprar una batería con un conector diferente.

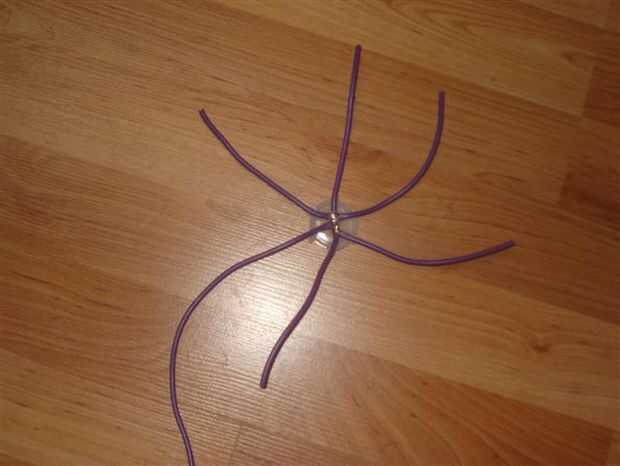

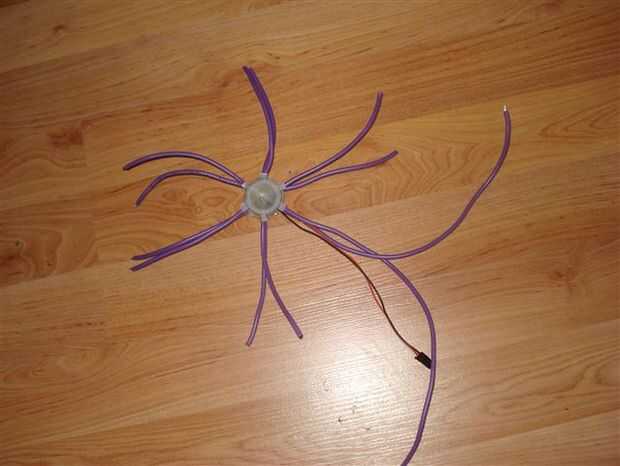

Asegúrese de que usted aislar estos dos conjuntos de uno a. Coloqué el empalme de soldadura de centro en una tapa de la botella y llenó de pegamento caliente.

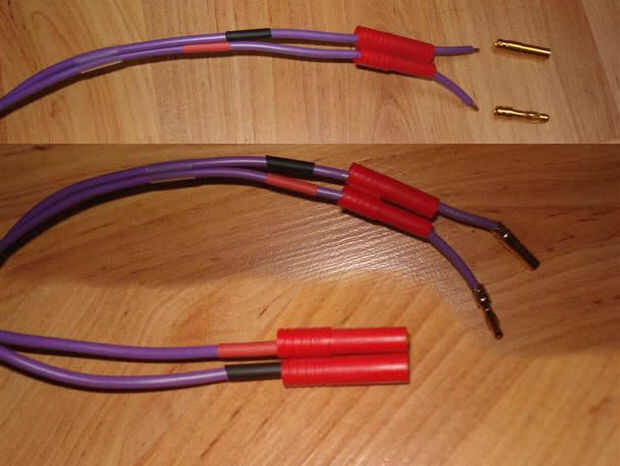

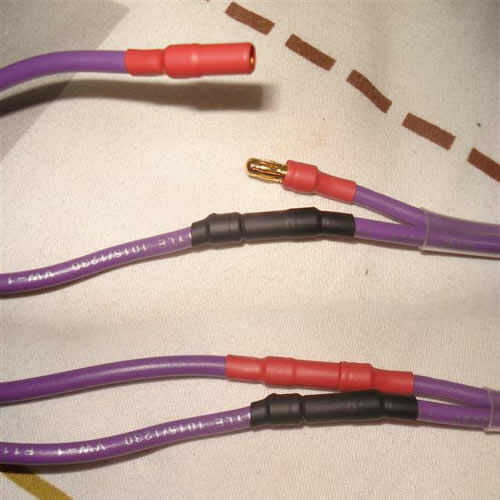

Bala de 3,5 mm conectores a los extremos de split-off para que pueda conectar a sus ESCs, asegúrese de que usted no cagarla la polaridad de la soldadura.

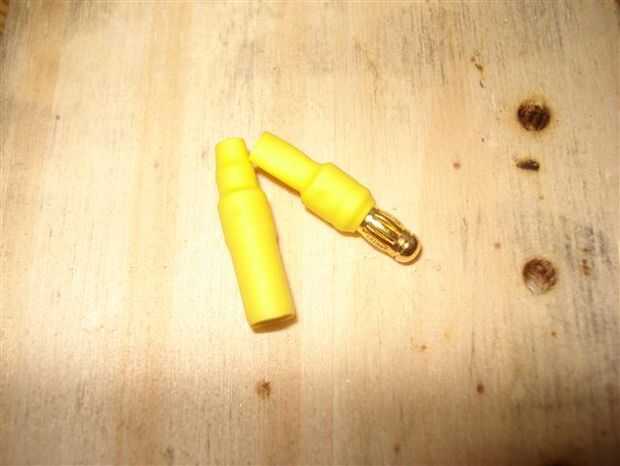

En mi configuración, he añadido un par de cables en 5 º en caso de necesitarlo más adelante (quizás para alimentar una cámara). Sugiero hacer lo mismo, pero tenga en cuenta que el conector de la bala masculino estará expuesto, así que algunos "dummy conectores aislados" (lo amarillo de mis fotos) con conectores de repuesto y retráctil para poner sobre el conector expuesto.

No hay ningún interruptor en esta configuración. Un interruptor que tiene una corriente nominal decente sería demasiado pesado. Para desactivar el helicóptero, solo desconectar la batería, que de todos modos es un buen hábito.
